เชิงนามธรรม

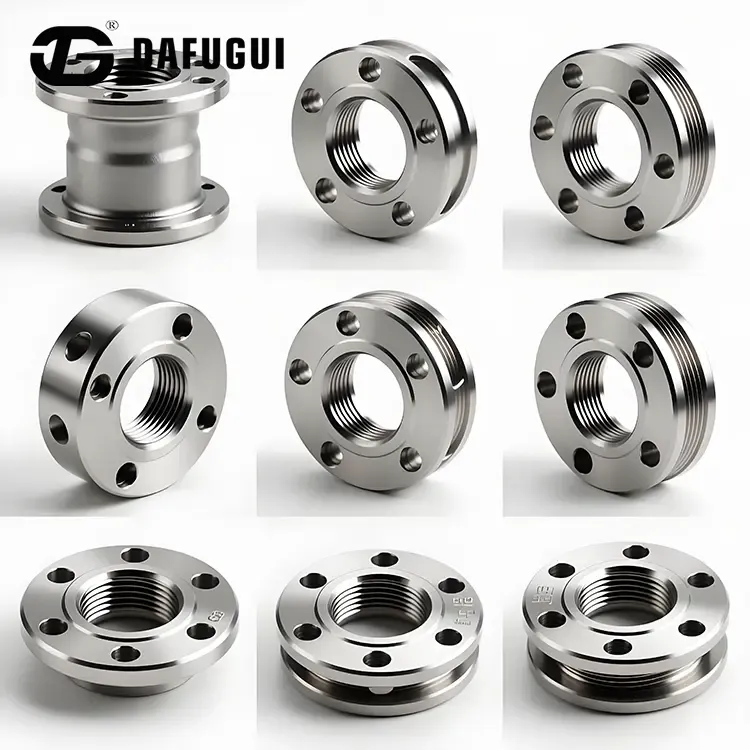

A โรงกลั่นน้ำทะเลความเค็มสูง S32760 หน้าแปลนท่อเกลียวเป็นตัวเชื่อมต่อท่อแบบพิเศษที่ออกแบบมาสำหรับโรงงานออสโมซิสรีเวิร์สออสโมซิส (SWRO) ของน้ำทะเล ซึ่งต้องเผชิญกับการโจมตีของคลอไรด์อย่างรุนแรง การไหลเชี่ยว และการสะสมของเปลือกเกลือ บทความนี้จะตรวจสอบข้อดีทางโลหะวิทยาของเหล็กกล้าซูเปอร์ดูเพล็กซ์ UNS S32760 มาตรฐานการออกแบบและมิติของการเชื่อมต่อหน้าแปลนแบบเกลียว ประสิทธิภาพในส่วนหัวคัดแยกน้ำเกลือแรงดันสูง แนวทางปฏิบัติในการติดตั้งและบำรุงรักษา และขั้นตอนการตรวจสอบคุณภาพที่สนับสนุนการดำเนินงานระยะยาวที่เชื่อถือได้ในโรงงานแยกเกลือออกจากชายฝั่ง
สารบัญ
ความท้าทายในการกัดกร่อนในระบบรีเวอร์สออสโมซิสของน้ำทะเล
โรงงานรีเวิร์สออสโมซิสสำหรับน้ำทะเลทำงานในสภาพแวดล้อมของเหลวที่มีความต้องการมากที่สุดในโลก ความเข้มข้นของคลอไรด์สูง อุณหภูมิที่สูงขึ้น ออกซิเจนละลาย และความปั่นป่วนที่เกิดจากปั๊มอย่างต่อเนื่องรวมกันเพื่อโจมตีส่วนประกอบท่อโลหะจากหลายทิศทาง ในโรงงานของ SWRO ส่วนหัวคัดแยกน้ำเกลือและสายบำบัดสารเคมีมีความเสี่ยงเป็นพิเศษ เนื่องจากมีสารละลายเกลือเข้มข้นและสารเคมีบำบัดตกค้างที่ความดันสูง
สเตนเลสมาตรฐาน เช่น 316L หรือแม้แต่ 904L อาจประสบปัญหาการกัดกร่อนแบบรูพรุน การกัดกร่อนตามรอยแยก และการแตกร้าวจากการกัดกร่อนจากความเค้นเมื่อสัมผัสกับน้ำเกลือที่ร้อนและมีความเค็มสูงเป็นเวลานาน ความล้มเหลวของการเชื่อมต่อหน้าแปลนเดียวอาจนำไปสู่การปิดระบบโดยไม่ได้วางแผน การสูญหายของผลิตภัณฑ์ และการซ่อมแซมที่มีค่าใช้จ่ายสูง ด้วยเหตุนี้ วิศวกรด้านคุณสมบัติจึงมองหาสเตนเลสซูเปอร์ดูเพล็กซ์มากขึ้นสำหรับข้อต่อท่อ SWRO ที่สำคัญ
การโจมตีของคลอไรด์และการพังทลายของความเร็ว
คลอไรด์ไอออนเป็นตัวขับเคลื่อนหลักของการกัดกร่อนเฉพาะจุดในระบบน้ำทะเล โดยจะเจาะฟิล์มพาสซีฟออกไซด์บนพื้นผิวโลหะและเริ่มเกิดรูพรุนที่จุดอ่อน โดยเฉพาะอย่างยิ่งในรอยแยกที่จำกัดการสร้างออกซิเจนใหม่ การต่อเกลียวจะสร้างรอยแยกตามธรรมชาติที่บริเวณการพันเกลียว ทำให้การเลือกวัสดุมีความสำคัญเป็นพิเศษ
ในขณะเดียวกัน ปั๊มป้อนรีเวอร์สออสโมซิสแรงดันสูงจะสร้างการไหลเชี่ยวซึ่งสามารถกัดกร่อนชั้นพื้นผิวที่ป้องกันได้ การรวมกันของการโจมตีทางเคมีและการสึกหรอทางกลช่วยเร่งการสูญเสียโลหะ วัสดุท่อจึงต้องมีทั้งความต้านทานคลอไรด์สูงและความแข็งเชิงกลเพียงพอที่จะทนต่อการกัดเซาะด้วยความเร็ว
ข้อดีของวัสดุของ UNS S32760 Super Duplex Steel
UNS S32760 ซึ่งมักเรียกว่า F55 หรือ 1.4501 เป็นสเตนเลสซูเปอร์ดูเพล็กซ์ที่สร้างสมดุลของเฟสออสเทนนิติกและเฟอร์ริติกเพื่อให้ได้ความแข็งแรงสูงและทนทานต่อการกัดกร่อนเป็นพิเศษ เคมีของมันได้รับการปรับให้เหมาะสมเป็นพิเศษสำหรับสภาพแวดล้อมที่มีคลอไรด์ ทำให้เป็นตัวเลือกที่ดีสำหรับการวางท่อในโรงงานกรองน้ำทะเล
สำหรับสิ่งอำนวยความสะดวกของ SWROโรงกลั่นน้ำทะเลความเค็มสูง S32760 หน้าแปลนท่อเกลียวได้รับการระบุไว้สำหรับส่วนหัวคัดแยกน้ำเกลือแรงดันสูงและสายบำบัดสารเคมี ด้วยการเอาโซนการเชื่อมด้วยความร้อนออก หน้าแปลน F55 แบบขันเกลียวเหล่านี้จึงรักษาความสมบูรณ์ของโลหะผสมที่สม่ำเสมอทั่วทั้งระบบรีเวิร์สออสโมซิสและระบบท่อร่วม
เคมีที่ปรับให้เหมาะสมสำหรับการจัดการน้ำเกลือ
ส่วนประกอบโลหะผสมของ UNS S32760 ประกอบด้วยโครเมียม 24% ถึง 26% โมลิบดีนัม 3% ถึง 4% และไนโตรเจน 0.2% ถึง 0.3% การเติมทองแดงโดยเจตนาที่ 0.5% ถึง 1.0% และทังสเตนที่ 0.5% ถึง 1.0% ช่วยเพิ่มความต้านทานต่อน้ำเกลือคลอไรด์ เมื่อเปรียบเทียบกับเกรดมาตรฐาน 316L หรือ 904L เคมีนี้ให้ค่าความต้านทานการเกิดรูพรุนที่สูงกว่า และประสิทธิภาพที่ดีกว่าในสภาพแวดล้อมน้ำทะเลร้อน
- ปริมาณโครเมียมและโมลิบดีนัมสูง:รองรับฟิล์มพาสซีฟที่เสถียรในตัวกลางที่มีคลอไรด์สูง
- การผสมไนโตรเจน:ปรับปรุงความต้านทานต่อการกัดกร่อนแบบรูพรุนและรอยแยกพร้อมทั้งเพิ่มความแข็งแรง
- การเติมทองแดงและทังสเตน:เพิ่มประสิทธิภาพในน้ำเกลือที่มีความเค็มสูง และลดความไวต่อการโจมตีเฉพาะที่
- โครงสร้างจุลภาคดูเพล็กซ์ที่สมดุล:ให้ความแข็งแรงทางกลสูงพร้อมความเหนียวที่ดี
โครงสร้างวัสดุที่สม่ำเสมอโดยไม่มีโซนเชื่อม
ข้อต่อแบบเชื่อมทำให้เกิดวงจรความร้อนที่สามารถเปลี่ยนโครงสร้างจุลภาคของเหล็กซุปเปอร์ดูเพล็กซ์ และสร้างโซนเฉพาะที่เพื่อลดความต้านทานการกัดกร่อน หน้าแปลนแบบเกลียวช่วยหลีกเลี่ยงปัญหานี้โดยสิ้นเชิง เนื่องจากการเชื่อมต่อเป็นแบบกลไก โครงสร้างโลหะผสมจึงยังคงสม่ำเสมอทั่วทั้งตัวหน้าแปลนและพื้นที่เกลียว ความสม่ำเสมอนี้เป็นเหตุผลสำคัญว่าทำไมหน้าแปลน S32760 แบบเกลียวจึงเป็นที่นิยมในระบบลื่นไถลและระบบท่อร่วมแบบรีเวิร์สออสโมซิสซึ่งความน่าเชื่อถือเป็นสิ่งสำคัญ
การออกแบบหน้าแปลนเกลียวและมาตรฐานมิติ
หน้าแปลนท่อเกลียวเป็นวิธีปฏิบัติในการเชื่อมต่อท่อหน้าแปลนโดยไม่ต้องเชื่อม ตัวหน้าแปลนประกอบด้วยรูเกลียวที่รับท่อที่มีเกลียวภายนอกเข้ากัน เมื่อขันท่อเข้ากับหน้าแปลน ชุดประกอบจะสร้างข้อต่อทางกลที่สามารถถอดประกอบเพื่อการบำรุงรักษาหรือกำหนดค่าระบบใหม่ได้
ที่โรงกลั่นน้ำทะเลความเค็มสูง S32760 หน้าแปลนท่อเกลียวใช้เหล็กซูเปอร์ดูเพล็กซ์ UNS S32760 สำหรับตัวถังและรูปแบบเกลียว ทำให้โลหะผสมที่ทนต่อการกัดกร่อนชนิดเดียวกันนี้สามารถรองรับทั้งหน้าแปลนและท่อเชื่อมต่อ ซึ่งจะช่วยหลีกเลี่ยงความไม่ตรงกันของกระแสไฟฟ้าและลดความยุ่งยากในการตรวจสอบย้อนกลับของวัสดุทั่วทั้งระบบท่อ
| รายการ | มาตรฐาน/ข้อกำหนด |
| มาตรฐานมิติ | ANSI/ASME B16.5, DIN 2566, EN 1092-1 ประเภท 13 |
| การกำหนดวัสดุ | ASTM A182 / ASME SA182 UNS S32760 / F55 / 1.4501 |
| คลาสความดัน | คลาส 150# ถึง 2500# / PN10 ถึง PN100 |
| การเชื่อมต่อด้าย | NPT (ANSI B1.20.1), BSPT (ISO 7-1), เธรดเมตริก |
| ประเภทใบหน้า | มีให้เลือกทั้งหน้ายก หน้าแบน หรือหน้าข้อต่อวงแหวน |
| ช่วงขนาด | 1/2 นิ้วถึง 24 นิ้ว มีขนาดที่กำหนดเองตามคำขอ |
มาตรฐานด้านมิติที่ระบุไว้ข้างต้นช่วยให้แน่ใจว่าหน้าแปลนเข้าคู่กับท่อมาตรฐานและอุปกรณ์ในโรงงานแยกเกลือได้อย่างถูกต้อง ระดับแรงดันตั้งแต่คลาส 150# ถึงคลาส 2500# ครอบคลุมช่วงแรงดันในการทำงานที่พบในฟีด SWRO การคัดแยกน้ำเกลือ และท่อจ่ายสารเคมี
ประเภทของเกลียวและข้อควรพิจารณาในการซีล
การเชื่อมต่อแบบเกลียวอาศัยการเชื่อมต่อระหว่างเกลียวตัวผู้และตัวเมียเพื่อสร้างข้อต่อที่แน่นหนา เกลียว NPT ใช้รูปแบบเรียวซึ่งจะบีบอัดเกลียวขณะเชื่อมต่อ ในขณะที่เกลียว BSPT เป็นไปตามหลักการที่คล้ายกันภายใต้ ISO 7-1 เธรดเมตริกยังมีให้สำหรับข้อกำหนดเฉพาะของโครงการอีกด้วย การหล่อลื่นเกลียวที่เหมาะสมและแรงบิดในการแต่งหน้าที่ควบคุมได้ถือเป็นสิ่งสำคัญเพื่อให้เกิดการซีลที่เชื่อถือได้โดยไม่ทำลายด้านข้างเกลียว
ประสิทธิภาพในส่วนหัวคัดแยกน้ำเกลือแรงดันสูง
ส่วนหัวคัดแยกน้ำเกลือในโรงงาน SWRO ทำงานที่แรงดันสูงและนำสารละลายเกลือเข้มข้นที่อาจเกินความเค็มของน้ำทะเลดิบ ท่อจะต้องมีของเหลวเหล่านี้โดยไม่มีการรั่วไหลในขณะที่ต้านทานการกัดกร่อนทั้งภายในและการโจมตีจากบรรยากาศภายนอกในสภาพแวดล้อมชายฝั่ง
ที่โรงกลั่นน้ำทะเลความเค็มสูง S32760 หน้าแปลนท่อเกลียวได้รับการออกแบบสำหรับเงื่อนไขการทำงานเหล่านี้ ซูเปอร์ดูเพล็กซ์อัลลอยด์ต้านทานการกัดกร่อนของรูพรุนของคลอไรด์และการกัดกร่อนตามรอยแยก ในขณะที่โครงสร้างจุลภาคหลอมให้ความแข็งทางกลซึ่งช่วยลดการกัดเซาะพื้นผิวภายใต้การไหลเชี่ยว การออกแบบเกลียวช่วยขจัดโซนที่ได้รับผลกระทบจากความร้อนจากการเชื่อมซึ่งอาจกลายเป็นบริเวณที่มีการกัดกร่อนเป็นพิเศษ
การทดสอบแรงดันอุทกสถิตและการตรวจสอบมิติ
แต่ละล็อตการผลิตจะต้องผ่านการทดสอบเปลือกไฮโดรสแตติกที่ 1.5 เท่าของระดับการออกแบบที่ระบุ สิ่งนี้จะตรวจสอบการบรรจุทางกลและระบุข้อบกพร่องในการผลิตก่อนจัดส่ง ความสอดคล้องของขนาดได้รับการตรวจสอบโดยใช้เครื่องวัดพิกัดแบบดิจิทัล โดยมีพารามิเตอร์ที่สำคัญ เช่น ความหนาของหน้าแปลน วงกลมระยะพิทช์ของรูโบลต์ และพิทช์เกลียวที่ได้รับการตรวจสอบตามมาตรฐานที่เกี่ยวข้อง
ความต้านทานการกัดกร่อนตามขอบเกรน
การกัดกร่อนตามขอบเกรนสามารถเกิดขึ้นได้ในเหล็กสเตนเลสเมื่อโครเมียมคาร์ไบด์ตกตะกอนที่ขอบเขตของเกรนในระหว่างกระบวนการใช้ความร้อน หน้าแปลน S32760 ได้รับการประเมินตามมาตรฐาน ASTM A262 Practice E เพื่อยืนยันความต้านทานต่อการโจมตีทางเคมีตามขอบเกรน การทดสอบนี้ช่วยเพิ่มความมั่นใจในการให้บริการระยะยาวในตัวกลางน้ำเกลือที่มีฤทธิ์รุนแรง
แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและบำรุงรักษา
การติดตั้งที่ถูกต้องช่วยยืดอายุการใช้งานของหน้าแปลนซุปเปอร์ดูเพล็กซ์แบบเกลียว และป้องกันการรั่วไหลที่จุดเชื่อมต่อ แนวทางปฏิบัติต่อไปนี้ใช้กับระบบท่อ SWRO ส่วนใหญ่
- การตรวจสอบด้าย:ตรวจสอบเกลียวทั้งตัวผู้และตัวเมียเพื่อดูความเสียหาย เศษซาก หรือข้อบกพร่องจากการผลิตก่อนประกอบ
- ทำความสะอาดพื้นผิวซีล:ขจัดคราบน้ำมัน สิ่งสกปรก และเกลือออกจากเกลียวและหน้าหน้าแปลน
- น้ำมันหล่อลื่นที่เข้ากันได้:ใช้สารหล่อลื่นที่เหมาะกับเหล็กสเตนเลสซูเปอร์ดูเพล็กซ์และตัวกลางในกระบวนการ
- ควบคุมการแต่งหน้า:ขันข้อต่อให้แน่นตามแรงบิดที่แนะนำเพื่อหลีกเลี่ยงไม่ให้เกลียวตึงเกินไป
- การจัดตำแหน่งหน้าแปลน:ตรวจสอบให้แน่ใจว่าหน้าแปลนผสมพันธุ์ขนานกันและรูโบลต์อยู่ในแนวเดียวกันโดยไม่ต้องออกแรง
- การตรวจสอบการรั่วไหล:ค่อยๆ เพิ่มแรงดันระบบ และตรวจสอบข้อต่อเกลียวว่ามีน้ำไหลหรือซึมหรือไม่
เมื่อติดตั้งโรงกลั่นน้ำทะเลความเค็มสูง S32760 หน้าแปลนท่อเกลียวทีมงานซ่อมบำรุงควรบันทึกแรงบิดในการติดตั้งและวันที่ของข้อต่อแต่ละอัน ข้อมูลนี้สนับสนุนการตรวจสอบในภายหลังและช่วยระบุการเชื่อมต่อที่อาจต้องมีการขันให้แน่นอีกครั้งหลังจากการหมุนเวียนของความร้อนหรือความผันผวนของแรงดัน
การตรวจสอบและการประกอบกลับตามปกติ
การเชื่อมต่อแบบเกลียวช่วยให้สามารถแยกชิ้นส่วนทางกลไกได้อย่างง่ายดายระหว่างการทำความสะอาดตัวกรองตามกำหนดเวลาหรือการเปลี่ยนเมมเบรน ต่างจากข้อต่อแบบเชื่อมตรงที่สามารถแยกเกลียวและประกอบใหม่ได้โดยไม่ต้องตัดแกนท่อ ในระหว่างการประกอบกลับ ให้ตรวจสอบเกลียวว่ามีรอยขาดหรือสึกกร่อนหรือไม่ และเปลี่ยนส่วนประกอบที่เสียหาย
การตรวจสอบตามปกติของโรงกลั่นน้ำทะเลความเค็มสูง S32760 หน้าแปลนท่อเกลียวเน้นที่สภาพเกลียว สภาพหน้าหน้าแปลน และสัญญาณการรั่วซึม ควรกำจัดการสะสมของเปลือกเกลือบนพื้นผิวภายนอกเพื่อป้องกันการกัดกร่อนของรอยแยกภายใต้คราบสะสม หากสังเกตเห็นรูพรุนหรือแตกร้าว ควรเปลี่ยนหน้าแปลนที่ได้รับผลกระทบด้วยส่วนประกอบใหม่ที่เป็นโลหะผสมชนิดเดียวกัน
การตรวจสอบคุณภาพและการผลิตในโรงงาน
ผลิตโดยดาฟูกุยหน้าแปลนเหล่านี้ผลิตขึ้นในโรงงานประกอบชิ้นส่วนและหน้าแปลนโดยเฉพาะซึ่งมีเครื่องจักร CNC แบบหลายแกนขึ้นรูปเย็นและแบบหลายแกนโดยเฉพาะ สายการผลิตสามารถรองรับความต้องการจัดหาปริมาณมากสำหรับโครงการแยกเกลือออกจากชุมชน ขณะเดียวกันก็รักษาความสม่ำเสมอของมิติในการขนส่งขนาดใหญ่
การจัดการคุณภาพเป็นไปตามกรอบการทำงาน ISO 9001 และ CE ใบรับรองการทดสอบวัสดุตามมาตรฐาน EN 10204 3.1 จะมาพร้อมกับหมายเลขความร้อนที่ประทับตราไว้อย่างแน่นหนาบนขอบหน้าแปลน ช่วยให้สามารถตรวจสอบย้อนกลับได้ตั้งแต่วัตถุดิบไปจนถึงส่วนประกอบสำเร็จรูป
เส้นข้อต่อและหน้าแปลนโดยเฉพาะ
โรงงานดำเนินการเซลล์การผลิตแยกต่างหากสำหรับหน้าแปลนเกลียวและอุปกรณ์ท่อที่เข้าชุดกัน ข้อตกลงนี้ช่วยให้ผู้ผลิตสามารถจัดหาแพ็คเกจการวางท่อที่สมบูรณ์ซึ่งรวมถึงข้อศอก ที ตัวลดขนาด และวาล์วในซูเปอร์ดูเพล็กซ์อัลลอยด์ สำหรับผู้สร้างระบบแยกเกลือแบบลื่นไถล แหล่งเดียวสำหรับส่วนประกอบหลายชิ้นช่วยลดความยุ่งยากในการจัดซื้อและรับประกันความเข้ากันได้ของวัสดุในส่วนประกอบท่อทั้งหมด
ข้อมูลการจัดหาและการจัดส่ง
- ปริมาณการสั่งซื้อขั้นต่ำ:จำนวน 1 ชิ้น รองรับโรงงานนำร่องและซ่อมแซมระบบ
- เวลานำส่งมาตรฐาน:15 ถึง 30 วัน โดยมีตัวเลือกการขนส่งทางอากาศสำหรับการฟื้นตัวของโรงงานอย่างเร่งด่วน
- เงื่อนไขการค้า:EXW, FOB และ CIF ตาม Incoterms 2020
- แพคเกจการตรวจสอบย้อนกลับ:EN 10204 3.1 ใบรับรองการทดสอบวัสดุพร้อมตัวเลขความร้อน
คำถามที่พบบ่อย
เหตุใดจึงระบุหน้าแปลนแบบเกลียว S32760 เหนือมาตรฐาน S32750 สำหรับสายคัดแยกออสโมซิย้อนกลับของน้ำทะเล
UNS S32760 ประกอบด้วยการเติมทองแดงและทังสเตนโดยเจตนา ซึ่งเพิ่มความต้านทานต่อการกัดกร่อนของรอยแยกในสภาพแวดล้อมที่มีน้ำเกลือที่ร้อนและมีความเค็มสูง องค์ประกอบโลหะผสมเหล่านี้ช่วยเพิ่มสมรรถนะในส่วนที่ดุดันที่สุดของท่อ SWRO
หน้าแปลนแบบเกลียวเหมาะสำหรับการแยกชิ้นส่วนเพื่อการบำรุงรักษาตามปกติหรือไม่
ใช่. การเชื่อมต่อแบบเกลียวช่วยให้สามารถแยกเกลียวเชิงกลและประกอบกลับเข้าไปใหม่ได้โดยตรงในระหว่างการทำความสะอาดตัวกรองตามกำหนดเวลาโดยไม่ต้องตัดแกนท่อ ซึ่งช่วยลดเวลาหยุดทำงานและรักษาส่วนประกอบของท่อสำหรับการบริการซ้ำ
ผู้ผลิตสามารถจัดหาหน้าแปลน ข้อต่อท่อ และแพ็คเกจวาล์วแบบสมบูรณ์สำหรับระบบแยกเกลือออกจากลื่นไถลได้หรือไม่
ใช่. ข้องอ ที ตัวลด และวาล์วที่เข้ากันผลิตขึ้นจากโลหะผสมซูเปอร์ดูเพล็กซ์ เพื่อมอบโซลูชันระบบท่อที่สมบูรณ์แบบสำหรับโครงการแยกเกลือออกจากน้ำทะเล
มีคลาสแรงดันใดบ้างสำหรับหน้าแปลนเกลียวที่มีความเค็มสูง
คลาสแรงดันมาตรฐานมีตั้งแต่คลาส 150# ถึงคลาส 2500# โดยที่ PN10 ถึง PN100 มีจำหน่ายในมาตรฐานเมตริก ระดับที่เหมาะสมขึ้นอยู่กับแรงดันใช้งานสูงสุดและสภาวะไฟกระชากในสายท่อเฉพาะ
หน้าแปลนมีการป้องกันการกัดกร่อนตามขอบเกรนอย่างไร
ล็อตการผลิตได้รับการประเมินตามมาตรฐาน ASTM A262 Practice E เพื่อตรวจสอบความต้านทานต่อการโจมตีทางเคมีตามขอบเกรน เคมีของโลหะผสมและการแปรรูปด้วยความร้อนได้รับการควบคุมเพื่อรักษาโครงสร้างจุลภาคที่สมดุล
มีมาตรฐานเกลียวอะไรบ้างสำหรับการวางท่อในโรงงานแยกเกลือ?
มี NPT ตามมาตรฐาน ANSI B1.20.1, BSPT ตามมาตรฐาน ISO 7-1 และเธรดเมตริกให้เลือก มาตรฐานเกลียวควรตรงกับท่อต่อหรืออุปกรณ์ที่กำหนดสำหรับโครงการ
ติดตั้งระบบท่อ SWRO ด้วยหน้าแปลนท่อเกลียว S32760 ความเค็มสูงที่ต้านทานการโจมตีของคลอไรด์ การกัดเซาะด้วยความเร็ว และการสะสมของเปลือกเกลือ ทีมวิศวกรของเราสามารถช่วยคุณเลือกระดับแรงดัน มาตรฐานเกลียว และแพ็คเกจอัลลอยด์ที่เหมาะสมสำหรับโครงการแยกเกลือของคุณ
ติดต่อเราสำหรับโซลูชันที่ออกแบบโดยเฉพาะ
