S32760 หน้าแปลนเชื่อมเหล็กซูเปอร์ดูเพล็กซ์

เจ้อเจียง Dafugui S32760 บทนำหน้าแปลนเชื่อมเหล็กซูเปอร์ดูเพล็กซ์

มีหน้าแปลนหลายประเภทที่ใช้ในการเชื่อมต่อท่อ รวมถึงหน้าแปลนแบบเลื่อน หน้าแปลนแบบตัก และหน้าแปลนแบบเชื่อมแบบซ็อกเก็ต

หน้าแปลนเลื่อนมีดุมด้านล่างและเชื่อมทั้งภายในและภายนอกเพื่อป้องกันการรั่วซึม เบื่อเพื่อให้เข้ากับท่อ OD ที่ใหญ่กว่าเล็กน้อย และเป็นตัวเลือกที่คุ้มค่าสำหรับผู้ใช้จำนวนมาก อย่างไรก็ตาม ค่าใช้จ่ายในการติดตั้งขั้นสุดท้ายอาจไม่ลดลงเนื่องจากมีการเชื่อมหน้าแปลนคอที่เพิ่มน้อยกว่า

หน้าแปลนตักมีความคล้ายคลึงกับหน้าแปลนแบบเลื่อน ยกเว้นว่าจะมีรัศมีระหว่างรูและหน้าแปลน นี่เป็นสิ่งจำเป็นเพื่อรองรับส่วนปลายของตัก หน้าแปลนตักและปลายตักเชื่อมต่อกันใช้ในการประกอบระบบ

หน้าแปลนเชื่อมแบบซ็อกเก็ตนั้นคล้ายกับหน้าแปลนแบบเลื่อน แต่มีขนาดรูและขนาดรูย้อนกลับ รูเคาน์เตอร์จะจับคู่กับท่อ และเส้นผ่านศูนย์กลางของรูเล็กกว่าจะเหมือนกับ ID ของท่อ มีรูในตัวที่ด้านล่างเป็นปลอกไหล่ที่ออกแบบมาสำหรับการวางท่อ ซึ่งช่วยลดข้อจำกัดในการไหล

Zhejiang Dafugui S32760 พารามิเตอร์หน้าแปลนเชื่อมเหล็กซูเปอร์ดูเพล็กซ์ (ข้อมูลจำเพาะ)

ต่อไปนี้เป็นพารามิเตอร์/ข้อกำหนดสำหรับหน้าแปลนเชื่อมเหล็กดูเพล็กซ์ซุปเปอร์ S32760:

- วัสดุ: S32760 ซูเปอร์ดูเพล็กซ์สแตนเลส

- ช่วงขนาด: 1/2" ถึง 48" (DN15 ถึง DN1200)

- ระดับแรงดัน: คลาส 150 ถึงคลาส 2500 (PN6 ถึง PN400)

- การหันหน้า: หน้ายก (RF), หน้าแบน (FF), ข้อต่อแบบวงแหวน (RTJ)

- มาตรฐาน: ASME B16.5, ASME B16.47, MSS SP-44, API 605, AWWA C207, บี 3293, DIN 2632-2638, EN 1092-1

- การใช้งาน: ใช้ในระบบท่อแรงดันสูงและอุณหภูมิสูงในอุตสาหกรรมต่างๆ เช่น การแปรรูปน้ำมัน ก๊าซ และการแปรรูปทางเคมี

Zhejiang Dafugui S32760 คุณสมบัติและการใช้งานหน้าแปลนเชื่อมเหล็กซูเปอร์ดูเพล็กซ์

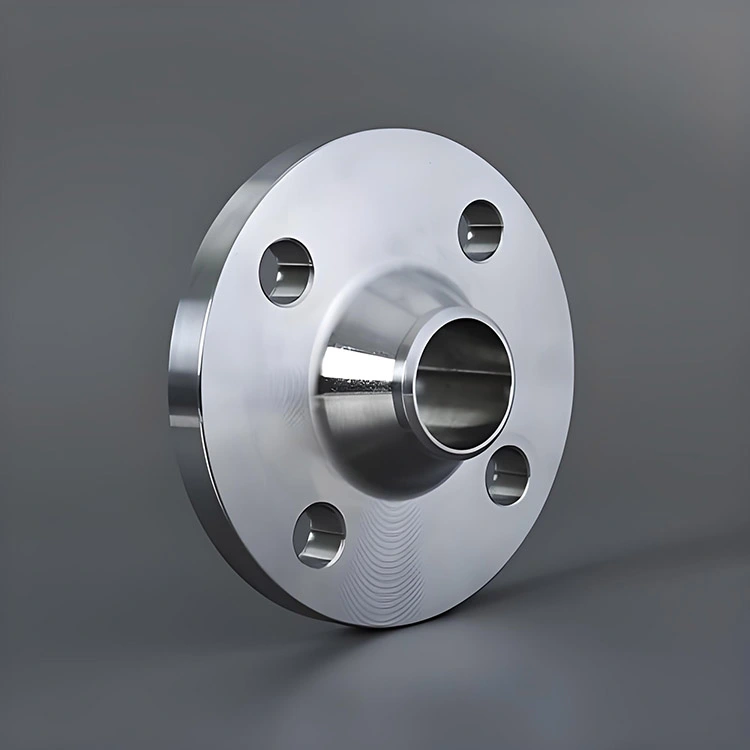

S32760 หน้าแปลนเชื่อมเหล็กซูเปอร์ดูเพล็กซ์เป็นตัวเชื่อมต่อท่อที่ทำจากสแตนเลสซูเปอร์ดูเพล็กซ์ S32760 โดยทั่วไปจะได้รับการออกแบบให้มีคอและปลายแบน โดยที่คอจะเชื่อมกับปลายด้านหนึ่งของท่อและปลายแบนจะเชื่อมต่อกับท่ออื่นที่มีการเชื่อมด้วย เนื่องจากการออกแบบของคอนเนคเตอร์นี้ จึงสามารถให้ความแข็งแรงและประสิทธิภาพการซีลที่ดีเยี่ยม ทำให้เหมาะสำหรับใช้ในระบบท่อที่ทำงานภายใต้สภาวะความดันสูงและอุณหภูมิสูง เช่น ในอุตสาหกรรมปิโตรเลียม ก๊าซธรรมชาติ และเคมี

Zhejiang Dafugui S32760 รายละเอียดหน้าแปลนเชื่อมเหล็กซูเปอร์ดูเพล็กซ์

Zhejiang Dafugui S32760 หน้าแปลนเชื่อมเหล็กซูเปอร์ดูเพล็กซ์กระบวนการไหล
