ข้อต่อส่วนขยายของเบลโลว์ช่วยปกป้องระบบท่อจากการขยายตัวทางความร้อน การสั่นสะเทือน และความเครียดทางกลได้อย่างไร

ท่อส่งก๊าซในโรงงานปิโตรเคมี พลังงาน และโลหะวิทยาต้องเผชิญกับการขยายตัวเนื่องจากความร้อน การหดตัว การสั่นสะเทือน และการเสียรูปทางกลอย่างต่อเนื่อง หากไม่มีการชดเชยที่เหมาะสม แรงเหล่านี้อาจทำให้เกิดการรั่วไหล รอยแตกจากความเมื่อยล้า และความล้มเหลวของอุปกรณ์ก่อนเวลาอันควร ที่ข้อต่อขยายเครื่องเป่าลมจากดาฟูกุยดูดซับการกระจัดในแนวแกน ด้านข้าง เชิงมุม และแบบรวม ผ่านการเสียรูปแบบยืดหยุ่นของเครื่องสูบลมสแตนเลส ด้วยช่วงอุณหภูมิตั้งแต่ -235°C ถึง +450°C และความต้านทานแรงดันสูงถึง 32MPa ส่วนประกอบนี้จึงมอบประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการมากที่สุด บทความนี้จะตรวจสอบหลักการทำงาน ข้อดีหลัก ประเภทหลัก คำแนะนำในการติดตั้ง และการสนับสนุนจากผู้ผลิตที่ทำให้ Dafugui เป็นซัพพลายเออร์ที่เชื่อถือได้

บทบาทของข้อต่อขยายในความปลอดภัยของท่ออุตสาหกรรม

ระบบท่อส่งอุตสาหกรรมทุกระบบมีการเปลี่ยนแปลงขนาดเนื่องจากความผันผวนของอุณหภูมิ การสั่นสะเทือนของอุปกรณ์ และการตกตะกอนของโครงสร้าง หากไม่สามารถรองรับการเคลื่อนไหวเหล่านี้ได้ ความเครียดที่เกิดขึ้นอาจถ่ายโอนไปยังพุก หัวฉีด และอุปกรณ์เชื่อมต่อ ทำให้เกิดความเสียหายก่อนเวลาอันควร ข้อต่อขยายของเครื่องสูบลมทำหน้าที่เป็นองค์ประกอบที่ยืดหยุ่นซึ่งดูดซับการเคลื่อนไหวเหล่านี้ ปกป้องทั้งระบบและยืดอายุการใช้งาน

ดาฟูกุยซึ่งตั้งอยู่ในเหวินโจว เจ้อเจียง ผลิตข้อต่อขยายเครื่องเป่าลมที่รวมเบลโบลสแตนเลสลูกฟูกเข้ากับท่อปลาย หน้าแปลน และอุปกรณ์เสริมอื่นๆ การเสียรูปแบบยืดหยุ่นของเครื่องสูบลมจะแปลงความเค้นของการเคลื่อนตัวของท่อไปเป็นการเคลื่อนไหวที่ควบคุมได้ ช่วยลดภาระบนส่วนรองรับคงที่ และป้องกันการรั่วไหลที่จุดเชื่อมต่อที่สำคัญ สิ่งนี้ทำให้ข้อต่อขยายเป็นองค์ประกอบสำคัญในโรงกลั่น โรงไฟฟ้า โรงงานแปรรูปเคมี และการดำเนินงานด้านโลหะวิทยา

หลักการทำงานและการออกแบบฟังก์ชั่น

หลักการทำงานหลักของข้อต่อส่วนขยายของเครื่องเป่าลมนั้นตรงไปตรงมาแต่มีประสิทธิภาพสูง เมื่อท่อขยายหรือหดตัวเนื่องจากอุณหภูมิที่เปลี่ยนแปลง เครื่องสูบลมลูกฟูกจะบีบอัดหรือขยายตามนั้น เพื่อดูดซับการกระจัดโดยไม่ถ่ายโอนความเค้นไปยังโครงสร้างโดยรอบ กลไกเดียวกันนี้จะดูดซับการเคลื่อนไหวด้านข้างและเชิงมุมที่เกิดจากการสั่นสะเทือนทางกลหรือการวางแนวที่ไม่ตรง

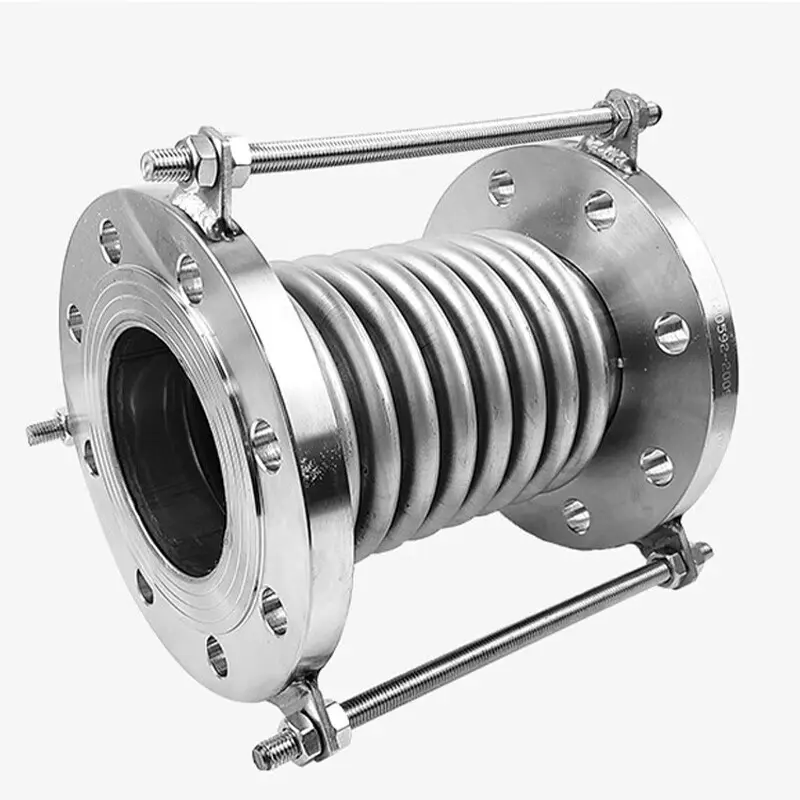

ตัวเบลโลว์เป็นองค์ประกอบการทำงานหลัก ผลิตจากสแตนเลสเพื่อความทนทานต่อการกัดกร่อนและความทนทาน ท่อปลายและหน้าแปลนเป็นจุดเชื่อมต่อ ในขณะที่ปลอกภายในช่วยควบคุมการไหลและป้องกันเบลลว์จากการสัมผัสโดยตรงกับตัวกลาง วิธีการเชื่อมต่อมีทั้งแบบหน้าแปลนและแบบเชื่อม ทำให้สามารถรวมข้อต่อเข้ากับรูปแบบท่อได้หลากหลาย

นอกเหนือจากการชดเชยการเคลื่อนตัวแล้ว ข้อต่อขยายของเครื่องสูบลมยังให้ความต้านทานต่อแรงดัน การปิดผนึก ทนต่ออุณหภูมิ ทนต่อแรงกระแทก ลดแรงสั่นสะเทือน และการลดเสียงรบกวน ทำให้เป็นส่วนประกอบมัลติฟังก์ชั่นในระบบท่อสมัยใหม่

ข้อได้เปรียบที่สำคัญ

ตารางต่อไปนี้สรุปข้อดีหลักของข้อต่อขยายเครื่องเป่าลมจากดาฟูกุย.

ประเภทหลักและคำแนะนำในการเลือก

ข้อต่อขยายของเครื่องสูบลมจำแนกตามโหมดการชดเชยเป็นหลัก การทำความเข้าใจประเภทเหล่านี้ช่วยให้วิศวกรเลือกส่วนประกอบที่เหมาะสมสำหรับแต่ละการใช้งาน:

• ประเภทแกน– ดูดซับการเคลื่อนตัวตามแนวแกนตามแนวแกนท่อเป็นหลัก ซึ่งมักใช้ในการวิ่งทางตรงโดยขึ้นอยู่กับการเติบโตทางความร้อน

• ประเภทด้านข้าง– ดูดซับการกระจัดด้านข้างที่ตั้งฉากกับแกนท่อเป็นหลัก เหมาะสำหรับการจัดวางท่อแบบเยื้องศูนย์

• ประเภทเชิงมุม– ดูดซับการกระจัดเชิงมุมเป็นหลัก ซึ่งมักใช้เป็นคู่เพื่อรองรับการเปลี่ยนแปลงทิศทาง

• ประเภทสมดุลความดัน– ออกแบบมาเพื่อลดแรงปฏิกิริยาที่เกิดจากแรงดันภายใน ช่วยลดภาระบนพุกและส่วนรองรับ

• การกำหนดค่าแบบรวม– ออกแบบเป็นพิเศษเพื่อรองรับโหมดการกระจัดหลายโหมดพร้อมกัน

ข้อต่อการขยายตัวแบ่งออกเป็นประเภทโลหะและอโลหะขึ้นอยู่กับวัสดุดาฟูกุยให้คำแนะนำประเภทโดยพิจารณาจากรูปแบบการเคลื่อนที่เฉพาะ แรงดันใช้งาน อุณหภูมิ และตัวกลางของระบบท่อแต่ละระบบ

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง

การติดตั้งที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าข้อต่อขยายทำงานได้ตามที่ออกแบบไว้และบรรลุอายุการใช้งานที่คาดหวัง ควรปฏิบัติตามหลักเกณฑ์ต่อไปนี้:

• การตรวจสอบก่อนการติดตั้ง– ตรวจสอบรุ่น ข้อมูลจำเพาะ และการกำหนดค่าไปป์ไลน์เพื่อยืนยันการปฏิบัติตามข้อกำหนดการออกแบบ

• การยืนยันทิศทาง– สำหรับตัวชดเชยที่มีปลอกภายใน ตรวจสอบให้แน่ใจว่าทิศทางของปลอกอยู่ในแนวเดียวกับทิศทางการไหลปานกลาง

• ไม่มีการบังคับปรับ– อย่าใช้ความผิดปกติของตัวชดเชยเพื่อแก้ไขความเบี่ยงเบนในการติดตั้งท่อ เนื่องจากจะส่งผลต่อการทำงานและอายุการใช้งาน

• ปกป้องเครื่องเป่าลม– ป้องกันไม่ให้สะเก็ดจากการเชื่อมสัมผัสกับพื้นผิวของเครื่องสูบลม และหลีกเลี่ยงความเสียหายทางกลระหว่างการติดตั้ง

• ถอดอุปกรณ์ระบุตำแหน่งออก– ถอดอุปกรณ์กำหนดตำแหน่งเสริมที่ใช้สำหรับการขนส่งหลังจากการติดตั้งท่อเสร็จสมบูรณ์

• การทดสอบอุทกสถิต– เสริมกำลังการรองรับท่อแบบคงที่ที่ปลายท่อซึ่งมีการติดตั้งตัวชดเชยระหว่างการทดสอบแรงดัน

• เคลื่อนไหวได้อย่างอิสระ– ตรวจสอบให้แน่ใจว่าส่วนประกอบที่เคลื่อนไหวทั้งหมดไม่ถูกจำกัดโดยโครงสร้างภายนอก

การเลือกวัสดุและการปรับแต่ง

การเลือกใช้วัสดุเบลโลว์ขึ้นอยู่กับตัวกลาง อุณหภูมิ และสภาวะการกัดกร่อน ตัวเลือกทั่วไป ได้แก่:

• สแตนเลส 304– เหมาะสำหรับสภาพทั่วไปที่มีความต้านทานการกัดกร่อนปานกลาง

• สแตนเลส 316L– ให้ความต้านทานการกัดกร่อนที่ดีขึ้นสำหรับสภาพแวดล้อมทางเคมีและทางทะเล

• สแตนเลส 321– ช่วยเพิ่มความต้านทานต่ออุณหภูมิสูงสำหรับท่อส่งไอน้ำ

ดาฟูกุยยังมีการปรับแต่งที่ไม่ได้มาตรฐาน รวมถึงเส้นผ่านศูนย์กลางพิเศษ โลหะผสมที่มีนิกเกิลเป็นส่วนประกอบหลัก และข้อกำหนดด้านความดันและอุณหภูมิเฉพาะ ลูกค้าสามารถระบุพารามิเตอร์การทำงานได้ และทีมงานด้านเทคนิคจะพัฒนาโซลูชันที่ปรับให้เหมาะสม ความยืดหยุ่นนี้ช่วยให้มั่นใจได้ว่าข้อต่อขยายจะตรงกับความต้องการที่แท้จริงของการติดตั้งแต่ละครั้ง ไม่ว่าจะเป็นในด้านน้ำมันและก๊าซ กระบวนการทางเคมี การจัดการน้ำ หรือโครงสร้างพื้นฐานทางอุตสาหกรรมหนัก

คำถามที่พบบ่อย

คำถามที่ 1: ข้อต่อส่วนขยายของเบลโลว์และข้อต่อส่วนขยายของปลอกแตกต่างกันอย่างไร?

ตอบ: ข้อต่อขยายของเครื่องสูบลมดูดซับการเคลื่อนตัวผ่านการเปลี่ยนรูปอย่างยืดหยุ่นของเครื่องสูบลม ทำให้มีความสามารถในการชดเชยสูง การปิดผนึกที่ดี และเหมาะสำหรับการเคลื่อนตัวแบบหลายทิศทาง ข้อต่อขยายปลอกดูดซับการเคลื่อนตัวตามแนวแกนผ่านการเลื่อนปลอก โดยมีโครงสร้างที่เรียบง่ายกว่าแต่ต้องมีการบำรุงรักษาเป็นประจำ ประเภทเบลโลว์มีการใช้กันอย่างแพร่หลายในสภาวะทั่วไป

คำถามที่ 2: ฉันจะเลือกวัสดุเครื่องเป่าลมที่เหมาะกับการใช้งานของฉันได้อย่างไร

ตอบ: การเลือกขึ้นอยู่กับสื่อและอุณหภูมิ SS304 เหมาะสมกับสภาวะทั่วไป SS316L มีความต้านทานการกัดกร่อนที่ดีกว่าสำหรับสภาพแวดล้อมทางเคมีและทางทะเล SS321 ให้ประสิทธิภาพการทำงานที่อุณหภูมิสูงที่ดีขึ้นสำหรับท่อไอน้ำ Dafugui สามารถแนะนำเกรดที่เหมาะสมตามพารามิเตอร์การทำงานของคุณ

คำถามที่ 3: ข้อต่อขยายของเครื่องเป่าลมจำเป็นต้องได้รับการบำรุงรักษาเป็นประจำหรือไม่?

ก. ใช่. แนะนำให้ตรวจสอบเป็นระยะเพื่อตรวจสอบพื้นผิวของตัวสูบลมว่ามีรอยแตก การกัดกร่อน หรือความเสียหายทางกลหรือไม่ เพื่อตรวจสอบความแน่นของสลักเกลียวหน้าแปลน และเพื่อยืนยันว่าอุปกรณ์จำกัดอยู่ในตำแหน่งที่ถูกต้อง หากพบการเสียรูปหรือความเสียหายอย่างมีนัยสำคัญ ควรเปลี่ยนเครื่องทันที

คำถามที่ 4: Dafugui รองรับข้อต่อขยายแบบกำหนดเองหรือไม่

ก. ใช่. มีการปรับแต่งที่ไม่ได้มาตรฐาน รวมถึงเส้นผ่านศูนย์กลางที่ไม่ได้มาตรฐาน วัสดุพิเศษ และข้อกำหนดด้านความดันและอุณหภูมิเฉพาะ โปรดระบุพารามิเตอร์การทำงานสำหรับโซลูชันที่ออกแบบโดยเฉพาะ

Q5: ระยะเวลารอคอยมาตรฐานและเงื่อนไขการชำระเงินคืออะไร?

ตอบ: เวลานำมาตรฐานคือ 15 ถึง 30 วันสำหรับสินค้ามาตรฐานและ 35 ถึง 45 วันสำหรับการผลิตที่กำหนดเอง เงื่อนไขการชำระเงินประกอบด้วย T/T และ L/C ที่เห็น โดยมีเงื่อนไขการค้า EXW, FOB และ CIF (Incoterms 2020)

คำถามที่ 6: มีตัวอย่างฟรีหรือไม่

ตอบ: ได้ มีการเสนอตัวอย่างมาตรฐานฟรีสำหรับขนาดมาตรฐานและวัสดุทั่วไป เช่น SS304 และ SS316/316L จะมีการคิดค่าธรรมเนียมตัวอย่างสำหรับขนาดใหญ่หรือโลหะผสมพิเศษ อะไหล่มาตรฐานมีให้ตามความต้องการของลูกค้า

บทสรุป

ที่ข้อต่อขยายเครื่องเป่าลม จากดาฟูกุย ให้การชดเชยที่เชื่อถือได้สำหรับการขยายตัวเนื่องจากความร้อน การสั่นสะเทือน และการเสียรูปทางกลในระบบท่อที่มีความต้องการสูง ด้วยการดูดซับการกระจัดหลายทิศทาง ช่วงอุณหภูมิที่กว้าง ความจุแรงดันสูง และตัวเลือกการเชื่อมต่อที่ยืดหยุ่น ช่วยปกป้องอุปกรณ์และยืดอายุการใช้งานในการใช้งานด้านปิโตรเคมี พลังงาน และโลหะวิทยา ด้วยประสบการณ์การผลิตกว่า 15 ปี ความสามารถในการปรับแต่ง และเอกสารคุณภาพที่ครอบคลุม Dafugui มอบโซลูชันที่เชื่อถือได้สำหรับวิศวกรและทีมจัดซื้อ หากต้องการหารือเกี่ยวกับข้อกำหนดไปป์ไลน์ของคุณหรือขอคำแนะนำทางเทคนิคติดต่อทีมงาน Dafugui วันนี้– เราพร้อมที่จะสนับสนุนโครงการของคุณตั้งแต่การเลือกไปจนถึงการส่งมอบ
