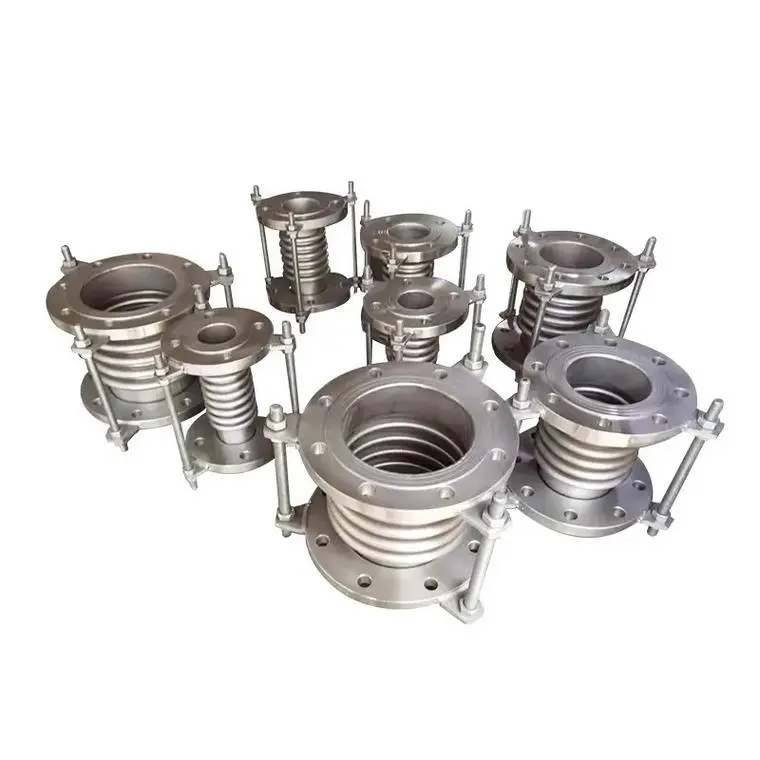

ข้อต่อขยายเครื่องเป่าลม

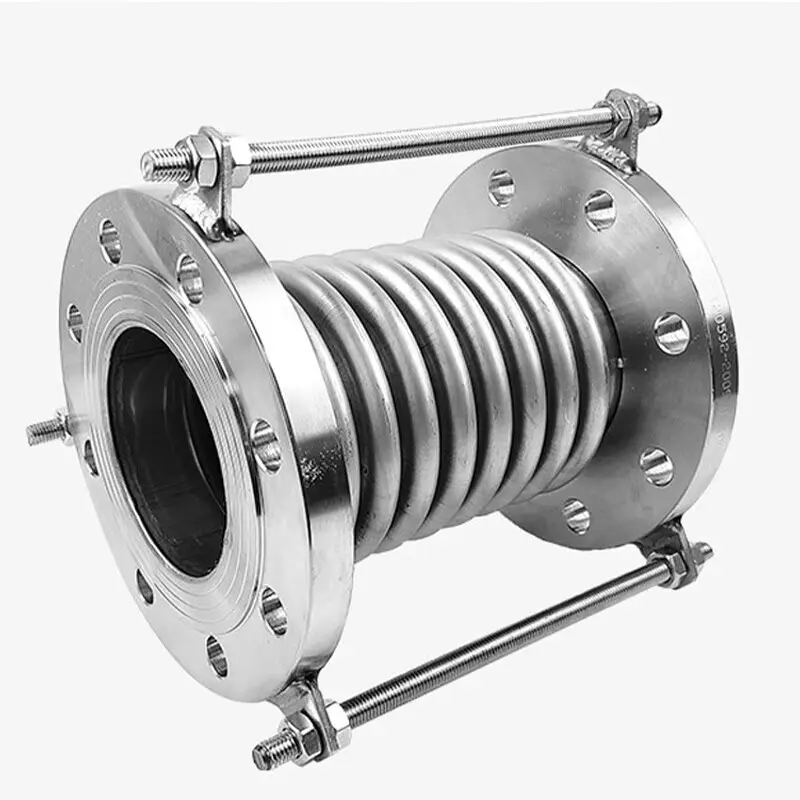

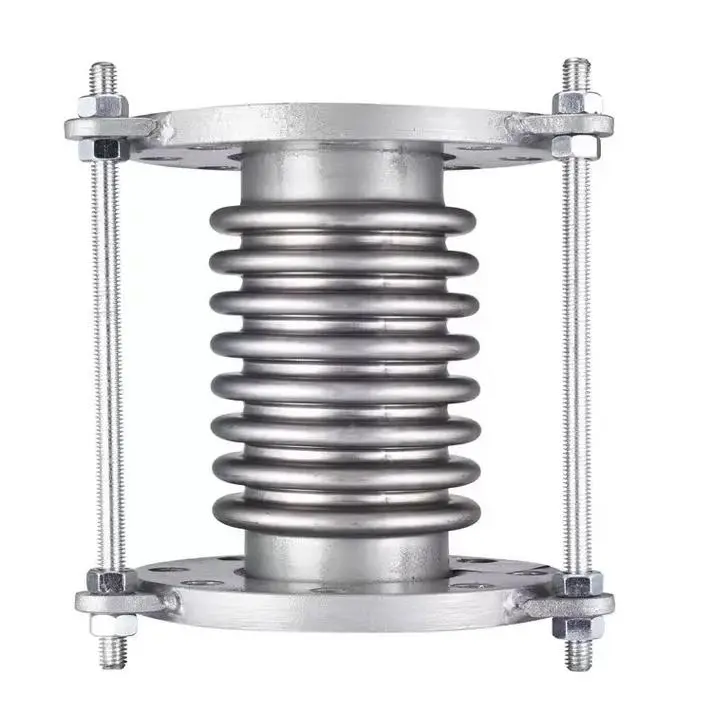

ข้อต่อขยายเครื่องสูบลมหรือที่เรียกว่าข้อต่อขยาย เป็นองค์ประกอบชดเชยที่ใช้การเปลี่ยนรูปแบบยืดหยุ่นของเครื่องสูบลมเพื่อชดเชยการเคลื่อนตัวเนื่องจากความร้อนของท่อ การเปลี่ยนรูปทางกล และดูดซับแรงสั่นสะเทือน ประกอบด้วยเครื่องเป่าลม (องค์ประกอบยืดหยุ่น) เป็นตัวเครื่องหลัก พร้อมด้วยท่อปลาย ฉากยึด หน้าแปลน ท่อร้อยสายและอุปกรณ์เสริมอื่นๆ วิธีการเชื่อมต่อประกอบด้วยแบบหน้าแปลนและแบบเชื่อม

หลักการทำงาน

หลักการทำงานหลักของข้อต่อขยายเครื่องสูบลมคือการใช้การเปลี่ยนรูปแบบยืดหยุ่นของเครื่องสูบลมเพื่อดูดซับและชดเชยการเคลื่อนที่ในแนวแกน เชิงมุม ด้านข้าง และแบบรวมที่เกิดจากการเสียรูปเนื่องจากความร้อน การเสียรูปทางกล และการสั่นสะเทือนทางกลต่างๆ ในท่อ

เมื่อท่อขยายหรือหดตัวเนื่องจากอุณหภูมิที่เปลี่ยนแปลง เครื่องสูบลมจะเกิดการเสียรูปผ่านโครงสร้างลูกฟูกที่เป็นเอกลักษณ์ โดยจะเปลี่ยนความเค้นของการเคลื่อนตัวของท่อไปเป็นพลังงานการเปลี่ยนรูปแบบยืดหยุ่นของเครื่องสูบลม ซึ่งช่วยลดความเครียดในการเสียรูปของท่อและยืดอายุการใช้งานของท่อ นอกจากนี้ ข้อต่อขยายของเครื่องสูบลมยังมีฟังก์ชันที่หลากหลาย เช่น ความต้านทานแรงดัน การปิดผนึก ความต้านทานการกัดกร่อน ทนต่ออุณหภูมิ ทนต่อแรงกระแทก ลดแรงสั่นสะเทือน และการลดเสียงรบกวน

ข้อได้เปรียบที่สำคัญ

ประเภทหลัก

ข้อต่อขยายของเครื่องสูบลมแบ่งออกเป็นสามประเภทตามโหมดการชดเชย:

ประเภทแกน:ดูดซับการกระจัดตามแนวแกนเป็นหลัก

ประเภทด้านข้าง:ดูดซับการกระจัดด้านข้างเป็นหลัก

ประเภทเชิงมุม:ดูดซับการกระจัดเชิงมุมเป็นหลัก

มีประเภทปรับสมดุลแรงดันและการกำหนดค่าการชดเชยรวมหลายแบบให้เลือก ขึ้นอยู่กับวัสดุสามารถแบ่งออกเป็นประเภทโลหะและอโลหะ Dafugui สามารถให้คำแนะนำประเภทที่สอดคล้องกันโดยพิจารณาจากรูปแบบการเคลื่อนที่เฉพาะและสภาพการทำงานของระบบไปป์ไลน์ของคุณ

คู่มือการติดตั้ง

1. การตรวจสอบก่อนการติดตั้ง:ตรวจสอบรุ่น ข้อมูลจำเพาะ และการกำหนดค่าไปป์ไลน์เพื่อให้แน่ใจว่าสอดคล้องกับข้อกำหนดการออกแบบ
2. การยืนยันทิศทาง:สำหรับตัวชดเชยที่มีปลอกภายใน ตรวจสอบให้แน่ใจว่าทิศทางของปลอกอยู่ในแนวเดียวกับทิศทางการไหลปานกลาง
3. ไม่มีการบังคับปรับ:อย่าใช้การเสียรูปของตัวชดเชยเพื่อปรับความเบี่ยงเบนในการติดตั้งท่อ เนื่องจากจะส่งผลต่อการทำงานปกติและอายุการใช้งาน
4. ป้องกันเครื่องเป่าลม:ป้องกันไม่ให้สะเก็ดจากการเชื่อมสัมผัสกับพื้นผิวของเครื่องสูบลม และหลีกเลี่ยงความเสียหายทางกลระหว่างการติดตั้ง
5. ถอดอุปกรณ์ระบุตำแหน่ง:ถอดอุปกรณ์กำหนดตำแหน่งเสริมที่ใช้สำหรับการขนส่งหลังจากการติดตั้งท่อเสร็จสมบูรณ์
6. การทดสอบอุทกสถิต:เสริมการรองรับท่อแบบคงที่ที่ปลายท่อซึ่งมีการติดตั้งตัวชดเชยระหว่างการทดสอบอุทกสถิต
7. ชิ้นส่วนที่เคลื่อนไหว:ส่วนประกอบที่เคลื่อนไหวทั้งหมดจะต้องไม่ถูกจำกัดโดยโครงสร้างภายนอก

คำถามที่พบบ่อย

คำถามที่ 1: ข้อต่อส่วนขยายของเบลโลว์และข้อต่อส่วนขยายของปลอกแตกต่างกันอย่างไร? วิธีการเลือก?

ตอบ: ข้อต่อส่วนขยายของเครื่องสูบลมดูดซับการเคลื่อนตัวผ่านการเปลี่ยนรูปอย่างยืดหยุ่นของเครื่องสูบลม ทำให้มีความสามารถในการชดเชยสูง การปิดผนึกที่ดี และเหมาะสำหรับการเคลื่อนตัวแบบหลายทิศทาง ข้อต่อขยายปลอกดูดซับการเคลื่อนตัวตามแนวแกนผ่านการเลื่อนปลอก โดยมีโครงสร้างที่เรียบง่ายกว่าแต่ต้องมีการบำรุงรักษาเป็นประจำ ข้อต่อขยายของเครื่องสูบลมมีการใช้กันอย่างแพร่หลายในสภาวะทั่วไป การเลือกควรขึ้นอยู่กับประเภทการกระจัด แรงดันใช้งาน และอุณหภูมิ ทีมเทคนิคของ Dafugui สามารถช่วยปรับขนาดได้

Q2: จะเลือกวัสดุเครื่องเป่าลมสำหรับข้อต่อขยายได้อย่างไร?

ตอบ: วัสดุทั่วไป ได้แก่ สแตนเลส 304, 316L, 321 ฯลฯ 304 เหมาะสำหรับสภาพทั่วไป 316L มีความต้านทานการกัดกร่อนที่ดีกว่าสำหรับสภาพแวดล้อมทางเคมีและทางทะเล 321 ให้ความต้านทานต่ออุณหภูมิสูงที่ดีกว่าสำหรับท่อส่งไอน้ำ Dafugui สามารถแนะนำวัสดุที่เหมาะสมโดยพิจารณาจากประเภทสื่อและสภาวะอุณหภูมิของคุณ

คำถามที่ 3: ข้อต่อขยายของเครื่องเป่าลมจำเป็นต้องได้รับการบำรุงรักษาเป็นประจำหรือไม่? ควรตรวจสอบอะไรบ้าง?

ก. ใช่. แนะนำให้ทำการตรวจสอบเป็นประจำ: ตรวจสอบพื้นผิวของตัวสูบลมว่ามีรอยแตก การกัดกร่อน หรือความเสียหายทางกลหรือไม่ ตรวจสอบสลักเกลียวเชื่อมต่อหน้าแปลนว่าหลวมหรือไม่ ตรวจสอบอุปกรณ์จำกัดสำหรับตำแหน่งที่ถูกต้อง หากพบความเสียหายหรือการเสียรูปอย่างมีนัยสำคัญบนตัวสูบลม ให้เปลี่ยนทันทีเพื่อหลีกเลี่ยงอุบัติเหตุในท่อ

คำถามที่ 4: Dafugui รองรับการปรับแต่งข้อต่อขยายที่สูบลมหรือไม่

ก. ใช่. เรานำเสนอบริการปรับแต่งที่ไม่ได้มาตรฐาน รวมถึงเส้นผ่านศูนย์กลางที่ไม่ได้มาตรฐาน วัสดุพิเศษ (เช่น โลหะผสมที่มีนิกเกิลเป็นส่วนประกอบหลัก) ข้อกำหนดด้านแรงดันใช้งานพิเศษ และอุณหภูมิ โปรดระบุพารามิเตอร์การปฏิบัติงานของคุณ แล้วทีมเทคนิคของเราจะพัฒนาโซลูชันที่ปรับแต่งเอง
