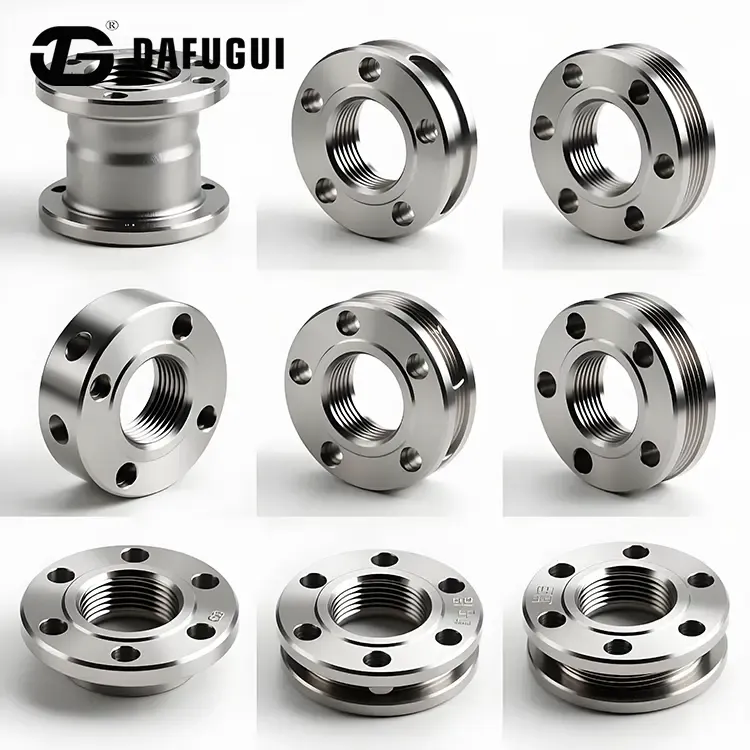

S32760 หน้าแปลนเกลียว Super Duplex สำหรับน้ำมันและก๊าซนอกชายฝั่ง

ออกแบบมาสำหรับการบำรุงรักษาแพลตฟอร์มนอกชายฝั่ง การผูกท่อร่วมเรือ FPSO และการลื่นไถลของกระบวนการ Dafugui'sS32760 หน้าแปลนเกลียว Super Duplex สำหรับน้ำมันและก๊าซนอกชายฝั่งช่วยให้ผู้ปฏิบัติงานบรรเทาอันตรายจากการทำงานร้อนในพื้นที่ไฮโดรคาร์บอนที่ระเหยง่าย หน้าแปลนแต่ละอันมีเกลียว NPT หรือ BSPT ภายในที่กลึงอย่างแม่นยำซึ่งผลิตบนเครื่องกลึง CNC ให้การเชื่อมต่อทางกลกับปลายท่อเกลียวที่เข้ากัน กลุ่มผลิตภัณฑ์นี้หลอมแข็งจากโลหะผสม UNS S32760 ให้ความต้านทานเชิงโครงสร้างต่อการเคลื่อนที่ของคลื่นในมหาสมุทรแบบวนรอบและความเสื่อมโทรมของบรรยากาศทางทะเล

วิศวกรรมทางทะเลนอกชายฝั่ง

• ขจัดข้อกำหนดการทำงานที่ร้อนในสถานที่:มีเกลียวภายในที่กลึงอย่างแม่นยำ (สอดคล้องกับ NPT/BSPT กับ ASME B1.20.1) ที่ต่อเข้ากับเกลียวท่อที่เข้าคู่กันโดยตรง การออกแบบนี้ขจัดความจำเป็นในการเชื่อมสนามด้วยเปลวไฟแบบเปิด และหลีกเลี่ยงโซนรับผลกระทบความร้อน (HAZ) เฉพาะจุดที่ทำให้โครงสร้างนอกชายฝั่งอ่อนตัวลง

• อัตราผลตอบแทนสูงและความแข็งแกร่ง:S32760 หน้าแปลนเกลียวซุปเปอร์ดูเพล็กซ์สำหรับน้ำมันและก๊าซนอกชายฝั่งที่ผลิตจากเหล็กซูเปอร์ดูเพล็กซ์ UNS S32760 (F55) ที่ผ่านการหลอม ซึ่งมีความแข็งแรงของผลผลิตเล็กน้อย ≥ 550 MPa ซึ่งสูงกว่าเหล็กกล้าไร้สนิม 316L ทั่วไปอย่างมาก ช่วยให้สามารถออกแบบความหนาของผนังให้เหมาะสมบนโมดูลด้านบนที่ไวต่อน้ำหนักได้

• การป้องกันการกัดกร่อนทางทะเล:ออกแบบด้วยค่าความต้านทานการเกิดหลุม (PREN) เกิน 42 (PREN = %Cr + 3.3%Mo + 16%N + 1.6%W) หน้าแปลนเหล่านี้ต้านทานการกัดกร่อนทางจุลชีววิทยา การสะสมของสเปรย์เกลือ และกระแสน้ำดิบที่มีรสเปรี้ยวที่มี H ละลายอยู่₂เอส แอนด์ โค₂.

มาตรฐานและการปฏิบัติตามข้อกำหนดด้านวัสดุ

รายละเอียดหน้าแปลนเจ้อเจียง Dafugui S32760

เจ้อเจียง Dafugui S32760 หน้าแปลนกระบวนการไหล

โปรโตคอลคุณภาพเฉพาะนอกชายฝั่ง

• การทดสอบแบบไม่ทำลาย (NDT):การทดสอบอัลตราโซนิก 100% (UT) และการทดสอบการแทรกซึมของของเหลว (PT) ดำเนินการตาม ASME หมวด V เพื่อตรวจสอบความสมบูรณ์ของการตีขึ้นรูปภายในและความสมบูรณ์ของพื้นผิว

• โครงสร้างจุลภาคและการวิเคราะห์เฟส:การประเมินทางโลหะวิทยาดำเนินการตาม ASTM E562 เพื่อตรวจสอบเมทริกซ์เฟอร์ไรต์-ออสเทนไนต์ที่สมดุล 40%–60% ป้องกันการเกิดเฟสอินเตอร์เมทัลลิกเปราะ

• การสอบเทียบโปรไฟล์เธรด:เกลียวภายในได้รับการตรวจสอบด้วยปลั๊กเกจ GO/NO-GO ที่สอบเทียบแล้ว เพื่อให้มั่นใจถึงการต่อเกลียวในสนามที่เชื่อถือได้

เน้นการผลิตในโรงงาน

• สิ่งอำนวยความสะดวกการตีขึ้นรูปและเครื่องจักรกลหนัก:Dafugui ดำเนินงานในโรงงานทันสมัยขนาด 5,000 ตร.ม. ซึ่งอยู่ห่างจากสนามบินเหวินโจว 3 กม. ใช้อุปกรณ์ตีขึ้นรูปที่มีน้ำหนักมากเพื่อให้แน่ใจว่าการวางแนวเกรนหนาแน่นที่จำเป็นสำหรับสภาพแวดล้อมการสั่นสะเทือนทางทะเล

• การเคลือบผิวนอกชายฝั่งและการตกแต่งพื้นผิว:ใบหน้าและเกลียวปิดผนึกแบบแปลนได้รับการปกป้องเพื่อให้ทนทานต่อการขนส่งและการเก็บรักษาทางทะเลภายใต้สภาวะที่มีความชื้นสูง

ข้อมูลโลจิสติกส์ทางทะเล

• ปริมาณการสั่งซื้อขั้นต่ำ (ขั้นต่ำ):1 ชิ้น (รองรับการบำรุงรักษาฉุกเฉินและชุดติดตั้งเพิ่มการลื่นไถลนอกชายฝั่ง)

• ระยะเวลาในการจัดส่ง:15-30 วันสำหรับสต็อกมาตรฐาน 35–45 วันสำหรับขนาดฟอร์จที่กำหนดเอง

• ชุดเอกสาร:EN 10204 ประเภท 3.1 MTC, รายงานการทดสอบ UT/PT, ใบรับรองการวิเคราะห์ทางเคมีของ PMI

• การป้องกันบรรจุภัณฑ์:การห่อสิ่งกีดขวางป้องกันการกัดกร่อนของ VCI ภายในลังไม้สำหรับงานหนักตามมาตรฐาน ISPM 15 เหมาะสำหรับการขนส่งทางทะเล

คำถามที่พบบ่อย

• เหตุใด S32760 Super Duplex Threaded Flanges สำหรับน้ำมันและก๊าซนอกชายฝั่งจึงเลือกใช้สำหรับโครงการปรับปรุงนอกชายฝั่ง
แพลตฟอร์มนอกชายฝั่งกำหนดการควบคุมความปลอดภัยจากอัคคีภัยอย่างเข้มงวด หน้าแปลนแบบเกลียวช่วยให้วิศวกรภาคสนามสามารถผูกท่อหรือซ่อมแซมฉุกเฉินได้โดยไม่ต้องออกใบอนุญาตทำงานที่ร้อนหรือต้องได้รับการบำบัดความร้อนหลังการเชื่อม

• แรงบิดและแนวทางการประกอบใดที่ควรปฏิบัติตามระหว่างการติดตั้ง?
ช่างเทคนิคควรทำความสะอาดโปรไฟล์ของเกลียว และใช้น้ำยาป้องกันการยึดติดหรือสารประกอบเกลียว PTFE ที่ได้รับอนุมัติ เพื่อป้องกันการครูดของเกลียวภายใต้แรงบิดสูง

• Dafugui สามารถผลิตหน้าแปลนเกลียว Class 1500# RTJ สำหรับท่อร่วมด้านบนใต้ทะเลได้หรือไม่
ใช่. เราทำการร่อง Ring Type Joint (RTJ) ด้วยเครื่องจักรอย่างแม่นยำ ลงบนหน้าแปลนเกลียว S32760 แรงดันสูง ตามมาตรฐาน ASME B16.5
