เช็ควาล์วบัฟเฟอร์ผีเสื้อกำจัดค้อนน้ำแบบไม่ใช่สแลม
  • เช็ควาล์วบัฟเฟอร์ผีเสื้อกำจัดค้อนน้ำแบบไม่ใช่สแลมเช็ควาล์วบัฟเฟอร์ผีเสื้อกำจัดค้อนน้ำแบบไม่ใช่สแลม

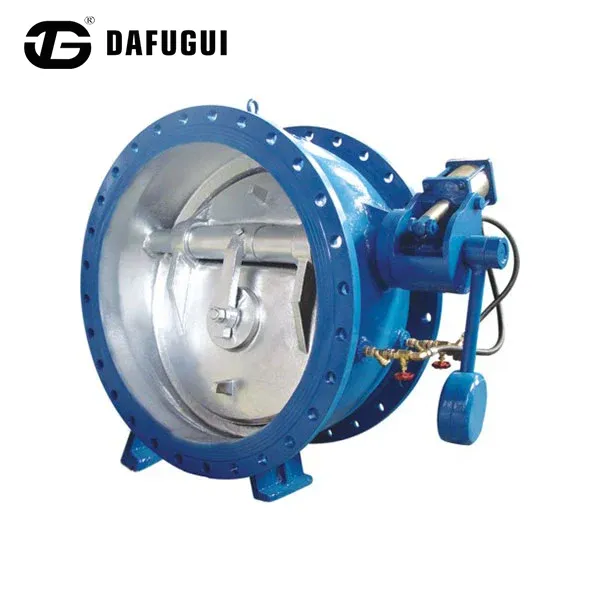

เช็ควาล์วบัฟเฟอร์ผีเสื้อกำจัดค้อนน้ำแบบไม่ใช่สแลม

เช็ควาล์วบัฟเฟอร์ผีเสื้อกำจัดค้อนน้ำแบบไม่สแลมจาก Dafugui ได้รับการออกแบบมาเพื่อป้องกันการไหลย้อนกลับในระบบปั๊มซึ่งการปิดอย่างรวดเร็วอาจทำให้เกิดการเปลี่ยนแปลงแรงดันชั่วคราว โครงสร้างการปิดแบบบัฟเฟอร์จะควบคุมการเคลื่อนที่ของแผ่นดิสก์ขั้นสุดท้าย เพื่อลดแรงกระแทกทางกล การสั่นสะเทือน และเสียงรบกวนในการทำงาน วาล์วนี้เหมาะสำหรับการจ่ายน้ำในเขตเทศบาล การถ่ายเทน้ำเสีย น้ำหล่อเย็นของโรงไฟฟ้า และท่อส่งน้ำอุตสาหกรรม
    วิศวกรรมเช็ควาล์ว

    เช็ควาล์วบัฟเฟอร์ผีเสื้อกำจัดค้อนน้ำแบบไม่ใช้น้ำสแลมสำหรับโครงการท่ออุตสาหกรรมและเทศบาล

    เช็ควาล์วบัฟเฟอร์ผีเสื้อกำจัดค้อนน้ำ Dafugui Non Slam ได้รับการออกแบบมาเพื่อป้องกันการไหลย้อนกลับที่มีความเสถียรในระบบสูบน้ำ ซึ่งการปิดวาล์วอย่างรวดเร็วอาจสร้างการเปลี่ยนแปลงแรงดันชั่วคราว

    เช็ควาล์วแบบเดิมอาจสร้างแรงกระแทกเมื่อจานกลับไปสู่ตำแหน่งปิดอย่างรวดเร็วหลังจากการหยุดปั๊ม เช็ควาล์วบัฟเฟอร์ปีกผีเสื้อนี้ใช้โครงสร้างการปิดแบบควบคุมเพื่อชะลอการเคลื่อนที่ของแผ่นดิสก์ขั้นสุดท้ายก่อนที่จะทำการนั่ง ช่วยลดผลกระทบทางกลระหว่างแผ่นดิสก์และบ่าวาล์ว

    การออกแบบนี้เหมาะสำหรับท่อส่งน้ำทางไกล สถานีสูบน้ำ ระบบน้ำอุตสาหกรรม และการใช้งานที่ต้องการลดการสั่นสะเทือนและเสียงรบกวนในการทำงาน

    กลไกการทำงาน

    วิธีที่เช็ควาล์วบัฟเฟอร์ผีเสื้อแบบนอนสแลมควบคุมการกระแทกขณะปิด

    กระบวนการปิดได้รับการออกแบบโดยควบคุมการเคลื่อนที่ของจานปีกผีเสื้อ ในระหว่างการทำงานตามปกติ แรงดันของเหลวไปข้างหน้าจะทำให้จานปีกผีเสื้อเปิดอยู่โดยมีความต้านทานการไหลน้อยที่สุด เมื่อปั๊มหยุดหรือทิศทางการไหลเปลี่ยนแปลง จานจะเริ่มกลับไปสู่ที่นั่งภายใต้แรงไหลย้อนกลับ

    หลักการปิดบัญชีแบบไม่ใช่สแลม

    01. การเคลื่อนที่ของดิสก์เริ่มต้น

    แผ่นดิสก์เริ่มปิดภายใต้แรงไหลย้อนกลับ

    02. การปิดเริ่มต้นอย่างรวดเร็ว

    การเคลื่อนไหวปิดครั้งแรกเกิดขึ้นอย่างรวดเร็วเพื่อจำกัดการไหลย้อนกลับ

    03. ควบคุมบัฟเฟอร์

    กลไกการบัฟเฟอร์จะควบคุมขั้นตอนการปิดขั้นสุดท้าย

    04. การนั่งแบบค่อยเป็นค่อยไป

    แผ่นดิสก์จะสัมผัสกับเบาะอย่างช้าๆ ช่วยลดแรงกระแทกในการปิด

    กระบวนการปิดสองขั้นตอนนี้ช่วยลดการเปลี่ยนแปลงแรงดันอย่างฉับพลันและปรับปรุงความเสถียรในการให้บริการวาล์ว

    Butterfly Buffer Check Valve closing structure
    ข้อมูลทางเทคนิค

    ข้อมูลจำเพาะทางเทคนิคของเช็ควาล์วบัฟเฟอร์ผีเสื้อ

    ข้อมูลทางเทคนิคต่อไปนี้ทำซ้ำจากคำอธิบายผลิตภัณฑ์ที่ให้มา ยืนยันการกำหนดค่าขั้นสุดท้าย รายละเอียดการเชื่อมต่อ และเงื่อนไขการทำงานโดยเทียบกับข้อกำหนดของโครงการก่อนสั่งซื้อ

    กำลังไฟที่กำหนด 1.0-2.5 ล้านล้านฐานสิบหก
    เส้นผ่านศูนย์กลางที่กำหนด 50-1400 มม
    อุณหภูมิในการทำงาน 0-80°ซ
    บริการที่เกี่ยวข้อง น้ำพื้นเมือง น้ำบ่อ ฯลฯ
    วัสดุตัวเครื่อง วัสดุตัวเครื่อง: ลูกกลิ้งหมึกเหล็ก เหล็กหรือเหล็กกล้าที่มีอยู่
    วิธีการเชื่อมต่อ การเชื่อมต่อทางกฎหมาย
    ตำแหน่งการติดตั้ง ท่อทางออกซุยฮัน
    ประสิทธิภาพและการก่อสร้าง

    คุณสมบัติการออกแบบที่สำคัญสำหรับการป้องกันท่อ

    การควบคุมแรงดันไฟกระชากของค้อนน้ำ

    ค้อนน้ำเกิดขึ้นเมื่อของไหลที่ไหลเปลี่ยนความเร็วอย่างรวดเร็ว ทำให้เกิดคลื่นแรงดันภายในท่อ เช็ควาล์วบัฟเฟอร์ผีเสื้อนอนสแลมช่วยควบคุมสภาวะนี้โดย:

    • ลดผลกระทบของแผ่นดิสก์อย่างรวดเร็วระหว่างการปิด
    • ทำให้กระบวนการนั่งขั้นสุดท้ายราบรื่นขึ้น
    • ลดการสั่นสะเทือนที่ส่งไปยังท่อและอุปกรณ์
    • การปกป้องส่วนประกอบที่เชื่อมต่อ เช่น หน้าแปลน ปะเก็น และเครื่องมือวัดแรงดัน

    การตอบสนองแรงดันที่แท้จริงขึ้นอยู่กับความยาวของท่อ ความเร็วของของไหล คุณลักษณะของปั๊ม และการออกแบบระบบ

    การทำงานที่มีเสียงรบกวนต่ำสำหรับสถานีสูบน้ำ

    เมื่อเปรียบเทียบกับเช็ควาล์วทั่วไปที่อาจสร้างเสียงรบกวนในการปิดที่สังเกตได้ โครงสร้างการปิดแบบบัฟเฟอร์ช่วยให้การทำงานราบรื่นยิ่งขึ้น

    เหมาะสำหรับ:

    • ห้องปั๊มในร่ม
    • สิ่งอำนวยความสะดวกน้ำในเมือง
    • โครงสร้างพื้นฐานด้านน้ำที่อยู่อาศัย
    • โรงงานอุตสาหกรรมที่ต้องการเสียงรบกวนในการทำงานต่ำ

    โครงสร้างจานผีเสื้อสำหรับการใช้งานท่อขนาดใหญ่

    การกำหนดค่าแบบผีเสื้อให้:

    • ขนาดวาล์วขนาดกะทัดรัด
    • ความต้องการพื้นที่การติดตั้งที่ต่ำกว่า
    • โซลูชั่นที่เหมาะสมสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่
    • ลดความซับซ้อนในการบำรุงรักษา

    ช่องทางการไหลที่คล่องตัวช่วยรักษาการเคลื่อนที่ของของไหลอย่างมีประสิทธิภาพภายใต้สภาวะการทำงานปกติ

    การใช้งานในอุตสาหกรรม

    พื้นที่ใช้งานสำหรับเช็ควาล์วบัฟเฟอร์ผีเสื้อแบบนอนสแลม

    สามารถใช้วาล์วนี้กับระบบส่งน้ำ การสูบน้ำ และระบบหมุนเวียนทางอุตสาหกรรม ซึ่งการป้องกันการไหลย้อนกลับและการควบคุมการปิดเป็นสิ่งสำคัญ ควรตรวจสอบการกำหนดค่าวัสดุที่แนะนำโดยเทียบกับตัวกลางและสภาวะการทำงานจริง

    อุตสาหกรรม ข้อกำหนดการดำเนินงาน การกำหนดค่าที่แนะนำ
    น้ำประปาเทศบาล การป้องกันการปิดปั๊มและการควบคุมความผันผวนของแรงดัน โครงเหล็กดัด + เบาะนั่ง EPDM
    ระบบถ่ายโอนน้ำเสีย ป้องกันการไหลย้อนกลับพร้อมความทนทานต่อการกัดกร่อน เหล็กดัดเคลือบ + ขอบป้องกันการกัดกร่อน
    น้ำหล่อเย็นของโรงไฟฟ้า การดำเนินการหมุนเวียนอย่างต่อเนื่อง ตัวถังเหล็กหล่อ + ส่วนประกอบ SS316
    ท่อส่งน้ำอุตสาหกรรม การทำงานที่มั่นคงภายใต้รอบการทำซ้ำ วัสดุที่กำหนดเองและระบบปิดผนึก
    เครือข่ายน้ำเทศบาล

    สำหรับท่อจ่ายน้ำและสิ่งอำนวยความสะดวกในการสูบน้ำที่ต้องการการป้องกันการไหลย้อนกลับระหว่างการปิดปั๊ม

    การถ่ายโอนน้ำเสีย

    สำหรับระบบถ่ายเทน้ำเสียที่ต้องเลือกการเคลือบตัวถังและวัสดุภายในตามสื่อลำเลียง

    การระบายความร้อนของโรงไฟฟ้า

    สำหรับระบบหมุนเวียนน้ำหล่อเย็นที่ทำงานอย่างต่อเนื่องและต้องการวัสดุวาล์วที่เหมาะสม

    ระบบน้ำอุตสาหกรรม

    สำหรับโครงการท่อส่งอุตสาหกรรมที่ต้องการระบบซีลและการกำหนดค่าที่เหมาะสมสำหรับรอบการทำงานซ้ำๆ

    การเลือกโครงการ

    วิธีการเลือกเช็ควาล์วบัฟเฟอร์ผีเสื้อที่ถูกต้อง

    เมื่อเลือกเช็ควาล์วบัฟเฟอร์ผีเสื้อกำจัดค้อนน้ำแบบไม่ใช้น้ำสแลม วิศวกรควรประเมินพารามิเตอร์ของท่อ สภาพของเหลว และข้อกำหนดในการติดตั้งร่วมกัน รายละเอียดเหล่านี้ช่วยพิจารณาว่าการกำหนดค่าวาล์วเหมาะสมกับระบบปฏิบัติการหรือไม่

    พารามิเตอร์ไปป์ไลน์

    • เส้นผ่านศูนย์กลางท่อ
    • ความเร็วการไหล
    • แรงดันใช้งาน
    • ความจุของปั๊ม
    • ความยาวท่อ

    สภาพของไหล

    • น้ำสะอาด
    • น้ำเสีย
    • น้ำหล่อเย็น
    • น้ำในกระบวนการอุตสาหกรรม

    ข้อกำหนดในการติดตั้ง

    • เงื่อนไขการติดตั้งแนวนอนหรือแนวตั้ง
    • พื้นที่บำรุงรักษาที่มีอยู่
    • มาตรฐานหน้าแปลนที่ต้องการ

    Dafugui สามารถให้คำแนะนำการกำหนดค่าตามข้อมูลการดำเนินงานของโครงการ ผู้ซื้อสามารถส่งแบบท่อส่ง พารามิเตอร์การทำงาน และปริมาณที่ต้องการเพื่อตรวจสอบทางเทคนิค

    สำหรับข้อกำหนดอื่นๆ ของวาล์ว โปรดไปที่ของเราเช็ควาล์วช่วงหรือสำรวจให้กว้างขึ้นกลุ่มผลิตภัณฑ์วาล์วอุตสาหกรรม.

    คำถามทางเทคนิค

    คำถามที่พบบ่อย

    วาล์วตรวจสอบบัฟเฟอร์ผีเสื้อกำจัดค้อนน้ำแบบไม่ใช้สแลมนี้ป้องกันการร้องไห้ของข้อต่อได้อย่างไร

    ด้วยการขจัดแรงดันที่เพิ่มขึ้นอย่างกะทันหัน จะรักษาแรงดันภายในท่อได้ดีภายในเกณฑ์การทำงานปกติ ป้องกันไม่ให้ปะเก็นหน้าแปลนคลายตัวหรือระเบิดออก

    ลูกค้าสามารถขอการตรวจสอบจากบุคคลที่สาม (เช่น SGS, TÜV, BV) ก่อนจัดส่งโรงงานได้หรือไม่

    ใช่ Dafugui ยินดีต้อนรับผู้ตรวจสอบบุคคลที่สามเป็นประจำเพื่อตรวจสอบเอกสารการผลิต ชมการทดสอบแรงดันไฮโดรสแตติก และตรวจสอบการปฏิบัติตามข้อกำหนดของบรรจุภัณฑ์

    มีตัวเลือกอะไรบ้างหากขนาดวาล์วที่ปรับแต่งเองต้องใช้การเจาะหน้าแปลนที่ไม่ได้มาตรฐาน

    โรงงานกลึง CNC ของเราสามารถตัดเฉือนเลย์เอาต์รูโบลต์หน้าแปลนที่ไม่ได้มาตรฐานตามแบบทางวิศวกรรมแบบกำหนดเองที่ส่งมาระหว่างการสั่งซื้อ
