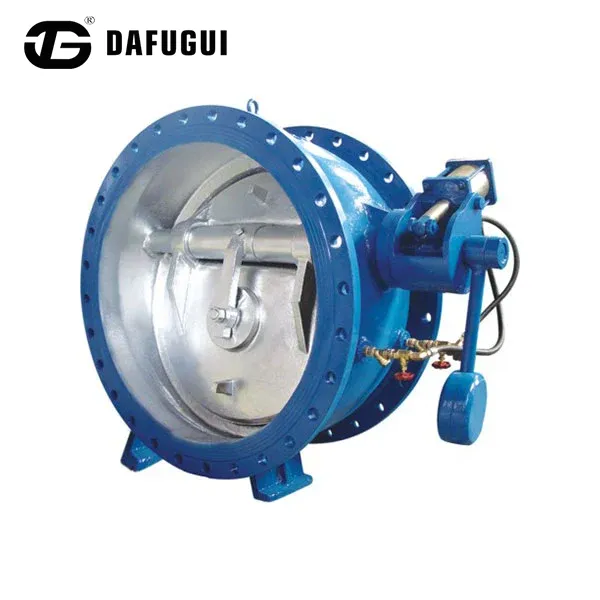

เช็ควาล์วบัฟเฟอร์ผีเสื้อพร้อมกระบอกไฮดรอลิกหมาด ๆ

จัดจำหน่ายโดยตรงโดย Dafugui ผู้ผลิตในจีน เช็ควาล์วบัฟเฟอร์ผีเสื้อพร้อมกระบอกลดแรงไฮดรอลิก ให้การควบคุมการไหลย้อนกลับที่เชื่อถือได้สำหรับท่อส่งเทศบาลและท่ออุตสาหกรรมงานหนัก ทำงานได้อย่างราบรื่นในขนาด DN50–DN1400 โดยใช้การบัฟเฟอร์ไฮดรอลิกแบบสองขั้นตอนเพื่อจัดการแรงดันไฟกระชากโดยไม่กระทบต่อประสิทธิภาพของระบบ

วาล์วนี้ผลิตด้วยเหล็กดัด เหล็กหล่อ หรือตัวถังสแตนเลส เหมาะสำหรับท่อส่งน้ำ ระบบบำบัดน้ำเสีย เครือข่ายการไหลเวียนของน้ำหล่อเย็น และการใช้งานของไหลทางอุตสาหกรรม Dafugui มีการปรับไฮดรอลิกแบบกำหนดเองตามแรงดันท่อ คุณลักษณะของปั๊ม และข้อกำหนดในการใช้งาน

หลักการทำงานของการควบคุมบัฟเฟอร์ไฮดรอลิก

การออกแบบการปิดสองขั้นตอน

เมื่อเช็ควาล์วบัฟเฟอร์ผีเสื้อพร้อมกระบอกสูบไฮดรอลิกหมาด ๆ หยุดหรือเปลี่ยนทิศทางการไหล แผ่นวาล์วจะเริ่มปิดโดยอัตโนมัติภายใต้แรงไหลย้อนกลับ

ในระหว่างระยะแรก ประมาณ 70–80% ของการเคลื่อนที่ของจานจะเสร็จสิ้นอย่างรวดเร็วเพื่อป้องกันการไหลย้อนกลับมากเกินไป

ในระหว่างขั้นที่ 2 กระบอกสูบลดแรงไฮดรอลิกภายนอกจะควบคุมการเคลื่อนไหวปิดขั้นสุดท้าย เพื่อให้จานค่อยๆ เข้าใกล้บ่าวาล์ว

กลไกการทำให้หมาด ๆ ของกระบอกไฮดรอลิก

กระบอกไฮดรอลิกทำงานโดยการควบคุมการเคลื่อนที่ของน้ำมัน ขณะที่เพลาวาล์วหมุนไปทางตำแหน่งปิด การเคลื่อนที่ของลูกสูบจะบังคับน้ำมันไฮดรอลิกผ่านช่องควบคุมปริมาณที่ปรับได้

สิ่งนี้จะสร้างความต้านทานที่ปรับได้ ทำให้ความเร็วในการปิดขั้นสุดท้ายช้าลง และช่วยลดความผันผวนของแรงดันภายในระบบท่อ

ประสิทธิภาพการลดค้อนน้ำ

ด้วยการควบคุมเฟสปิดขั้นสุดท้าย กลไกลดแรงสั่นสะเทือนแบบไฮดรอลิกช่วยลดการหยุดชะงักของการไหลอย่างกะทันหัน และลดความเสี่ยงของแรงดันไฟกระชากที่สร้างความเสียหายในท่อทางไกล

มาตรฐานการออกแบบและการปฏิบัติตามข้อกำหนด

คุณสมบัติที่สำคัญ

การควบคุมการปิดไฮดรอลิกแบบปรับได้

กระบอกไฮดรอลิกที่ติดตั้งด้านข้างช่วยให้วิศวกรสามารถปรับความเร็วในการปิดตามความยาวของท่อ ลักษณะการปิดปั๊ม และแรงดันใช้งาน

ทำให้วาล์วเหมาะสำหรับเครือข่ายน้ำประปาและระบบของเหลวอุตสาหกรรมที่แตกต่างกันซึ่งต้องการประสิทธิภาพการปิดแบบกำหนดเอง

การป้องกันการไหลย้อนกลับที่ไม่ใช่สแลม

กลไกการปิดแบบควบคุมจะช่วยลดแรงกระแทกของแผ่นดิสก์ต่อบ่าวาล์วอย่างกะทันหัน ช่วยยืดอายุการใช้งานและรักษาการทำงานของท่อให้คงที่

โครงสร้างวาล์วปีกผีเสื้อสำหรับงานหนัก

การออกแบบจานผีเสื้อมีขนาดกะทัดรัด ลดความต้องการพื้นที่ในการติดตั้ง และการทำงานที่เชื่อถือได้ในระบบท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

ตัวเลือกวัสดุหลายรายการ

Dafugui จัดหาวัสดุตัวเครื่องและส่วนประกอบภายในที่แตกต่างกันตามเงื่อนไขการใช้งาน:

• เหล็กดัด GGG40/GGG50 สำหรับงานน้ำทั่วไป
• Cast Steel WCB สำหรับระบบอุตสาหกรรมที่มีแรงดันสูง
• สเตนเลส CF8/CF8M สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

การควบคุมและการทดสอบคุณภาพ

ดาฟุกุยทุกคนเช็ควาล์วบัฟเฟอร์ผีเสื้อผ่านขั้นตอนการตรวจสอบก่อนจัดส่ง:

การทดสอบเชลล์อุทกสถิต

ตัววาล์วได้รับการทดสอบภายใต้แรงดันไฮดรอลิกตามข้อกำหนด API 598 เพื่อตรวจสอบความแข็งแรงของโครงสร้างและความต้านทานแรงดัน

การทดสอบการรั่วไหลของที่นั่ง

ทำการทดสอบการปิดผนึกแบบสองทิศทางเพื่อยืนยันความแน่นของวาล์วและป้องกันการไหลย้อนกลับที่ไม่ต้องการ

การตรวจสอบมิติ

ส่วนประกอบที่สำคัญ ได้แก่ เพลาวาล์ว พื้นผิวซีลของแผ่นดิสก์ และขนาดหน้าแปลน ได้รับการตรวจสอบโดยใช้อุปกรณ์วัดที่มีความแม่นยำ

การตรวจสอบการเคลือบ

วัดความหนาเคลือบอีพ็อกซี่ภายในและภายนอกเพื่อให้มั่นใจถึงประสิทธิภาพการป้องกันการกัดกร่อน

การใช้งานทางอุตสาหกรรม

ระบบประปาเทศบาล

ติดตั้งหลังสถานีสูบน้ำและตามท่อส่ง วาล์วช่วยควบคุมการไหลย้อนกลับและลดความผันผวนของแรงดันระหว่างการปิดปั๊ม

ท่อบำบัดน้ำเสียและการถ่ายโอน

เหมาะสำหรับระบบน้ำเสียที่ต้องการการป้องกันการไหลย้อนกลับที่เชื่อถือได้และการป้องกันการกัดกร่อน

ระบบน้ำหล่อเย็นของโรงไฟฟ้า

ใช้ในท่อหมุนเวียนน้ำหล่อเย็นเพื่อปกป้องปั๊มและรักษาทิศทางการไหลให้คงที่

ท่อส่งกระบวนการอุตสาหกรรม

ใช้ได้กับน้ำอุตสาหกรรม น้ำเสียที่ผ่านการบำบัด และระบบของเหลวที่ไม่รุนแรงอื่นๆ ที่ต้องมีการปิดวาล์วแบบควบคุม

ข้อดีของการผลิต Dafugui

ความสามารถในการตัดเฉือนที่แม่นยำ

Dafugui ใช้อุปกรณ์เครื่องจักรกลซีเอ็นซีในการประมวลผลตัววาล์ว เพลา จาน และส่วนประกอบการซีล โดยรักษาความแม่นยำของมิติและความสม่ำเสมอในการประกอบ

การปรับไฮดรอลิกแบบกำหนดเอง

พารามิเตอร์กระบอกไฮดรอลิกสามารถกำหนดค่าได้ตาม:

• ความยาวท่อ
• ความจุของปั๊ม
• แรงดันคงที่
• ความเร็วการไหล
• เวลาปิดที่กำหนด

การผลิตแบบครบวงจรและการควบคุมคุณภาพ

การหล่อวาล์ว การตัดเฉือน การตรวจสอบการประกอบ การทดสอบแรงดัน และการตรวจสอบการเคลือบได้รับการควบคุมผ่านกระบวนการผลิตแบบครบวงจร

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

กระบอกหน่วงไฮดรอลิกช่วยปรับปรุงเช็ควาล์วปีกผีเสื้อได้อย่างไร

เช็ควาล์วบัฟเฟอร์ผีเสื้อพร้อมกระบอกลดแรงสั่นสะเทือนแบบไฮดรอลิกจะควบคุมความเร็วปิดสุดท้ายของแผ่นวาล์ว เมื่อเปรียบเทียบกับวิธีการปิดเชิงกลแบบทั่วไป จะมีความต้านทานที่ปรับได้ในระหว่างจังหวะสุดท้าย ซึ่งช่วยลดการเปลี่ยนแปลงแรงดันอย่างกะทันหันที่เกิดจากการปิดวาล์วอย่างรวดเร็ว

สามารถปรับความเร็วในการปิดไฮดรอลิกหลังการติดตั้งได้หรือไม่?

ใช่. ระบบไฮดรอลิกสามารถติดตั้งส่วนประกอบควบคุมปริมาณที่ปรับได้ ช่วยให้เจ้าหน้าที่บำรุงรักษาปรับเปลี่ยนลักษณะการปิดตามสภาพการทำงานของท่อจริง

มีวัสดุอะไรบ้างสำหรับการใช้งานที่มีฤทธิ์กัดกร่อน?

Dafugui นำเสนอส่วนประกอบ CF8/CF8M ที่เป็นสเตนเลสสตีล และตัวเลือกการเคลือบที่ทนต่อการกัดกร่อน สำหรับการใช้งานที่เกี่ยวข้องกับน้ำเสีย ของเหลวในอุตสาหกรรม หรือสภาพแวดล้อมที่ต้องการการป้องกันการกัดกร่อนที่ดียิ่งขึ้น

มีเอกสารการตรวจสอบอะไรบ้างสำหรับคำสั่งส่งออก?

Dafugui สามารถจัดทำบันทึกการตรวจสอบ รายงานการทดสอบแรงดัน เอกสารวัสดุ และการสนับสนุนการตรวจสอบของบุคคลที่สามตามความต้องการโครงการของลูกค้า
