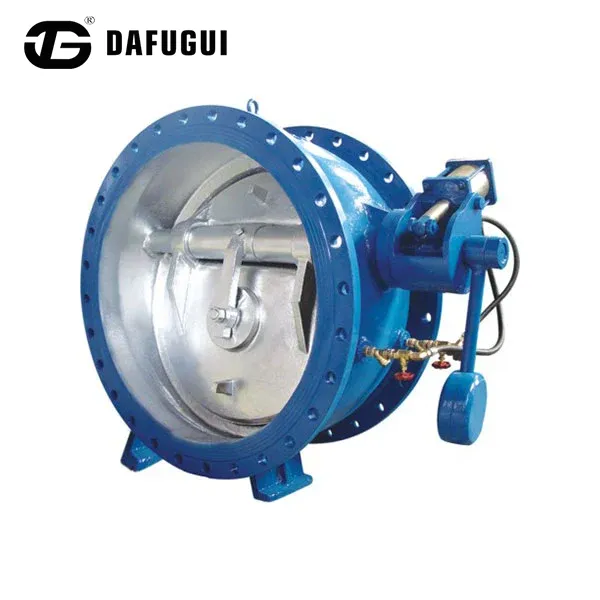

วาล์วตรวจสอบผีเสื้อแบบแผ่นคู่พร้อมระบบบัฟเฟอร์ไฮดรอลิก

ซื้อวาล์วตรวจสอบผีเสื้อแบบแผ่นคู่พร้อมหน่วยระบบบัฟเฟอร์ไฮดรอลิกโดยตรงจาก Dafugui ผู้ผลิตในจีนเพื่ออัพเกรดประสิทธิภาพของท่อ เมื่อรวมแผ่นเวเฟอร์ขนาดกะทัดรัดเข้ากับกลไกหน่วงไฮดรอลิกภายใน วาล์วที่แข็งแกร่งนี้จัดการการสั่นสะเทือนของสายในเครือข่ายยูทิลิตี้ 1.0–2.5 MPa ในขณะที่ลดน้ำหนักการติดตั้ง

การออกแบบโครงสร้างและข้อดีการดำเนินงาน

โครงสร้างเวเฟอร์ขนาดกะทัดรัด

เช็ควาล์วปีกผีเสื้อแบบเพลทคู่พร้อมการออกแบบตัวระบบบัฟเฟอร์ไฮดรอลิกทำให้สามารถติดตั้งระหว่างหน้าแปลนท่อได้ ซึ่งช่วยลดความยาวในการติดตั้งโดยรวมเมื่อเทียบกับเช็ควาล์วแบบสวิงแบบดั้งเดิม

สิทธิประโยชน์ ได้แก่:

ลดความต้องการพื้นที่การติดตั้ง

ลดน้ำหนักวาล์วสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

การบำรุงรักษาง่ายขึ้นในรูปแบบอุปกรณ์ขนาดกะทัดรัด

เหมาะสำหรับปั๊มลื่นไถลและระบบโมดูลาร์

การออกแบบการควบคุมการไหลของแผ่นคู่

วาล์วใช้แผ่นครึ่งวงกลมอิสระสองแผ่นที่เชื่อมต่อกันผ่านแกนบานพับตรงกลาง

ในระหว่างการไหลปกติ:

แรงดันของของไหลดันแผ่นเปิดออก

การออกแบบแผ่นแยกให้เส้นทางการไหลที่สมดุล

การเคลื่อนที่ของแผ่นดิสก์ด้านล่างช่วยลดแรงต้านในการเปิด

ระหว่างการไหลย้อนกลับ:

สปริงช่วยในการปิดเริ่มต้นอย่างรวดเร็ว

ระบบบัฟเฟอร์ไฮดรอลิกควบคุมการเคลื่อนที่ของเบาะนั่งขั้นสุดท้าย

การปิดที่ควบคุมจะช่วยลดความผันผวนของแรงดันที่เกิดจากการปิดกะทันหัน

การปฏิบัติตามมาตรฐานและการออกแบบ

คู่มือการเลือกวัสดุสำหรับสภาพการทำงาน

ข้อได้เปรียบของแบรนด์ Dafugui: การรับรองและการประกันคุณภาพ

• การรับรองมาตรฐาน ISO สามเท่า:Dafugui ดำเนินการภายใต้กรอบการรับรอง ISO 9001 (การจัดการคุณภาพ), ISO 14001 (สิ่งแวดล้อม) และ ISO 45001 (ความปลอดภัยในการประกอบอาชีพ) เพื่อรับประกันคุณภาพการผลิตที่สม่ำเสมอ

• การปฏิบัติตามข้อกำหนดของตลาดโลก:ผลิตภัณฑ์ได้รับใบรับรอง CE ของยุโรปเพื่อการหมุนเวียนอย่างเสรีในตลาดอุตสาหกรรมของสหภาพยุโรป และเป็นไปตามมาตรฐาน API ที่เข้มงวดสำหรับระบบควบคุมน้ำมันและก๊าซของเหลวระดับสากล

• การตรวจสอบย้อนกลับจากโรงงาน 100%:เช็ควาล์วปีกผีเสื้อแบบแผ่นคู่ทุกตัวพร้อมระบบบัฟเฟอร์ไฮดรอลิกมีตัวเลขความร้อนที่มีการประทับตราอย่างหนักและรหัสระบุวัสดุที่เชื่อมโยงกับรายงานการทดสอบวัสดุ (MTR) ตามมาตรฐาน EN 10204 3.1 ฉบับสมบูรณ์

โปรโตคอลการตรวจสอบคุณภาพ

• การทดสอบเชลล์อุทกสถิต:ทดสอบที่แรงดันใช้งาน 1.5 เท่าสำหรับการตรวจสอบเสียงของโครงสร้าง

• การทดสอบที่นั่งแรงดันสูง:ทดสอบที่ระดับ 1.1x เพื่อยืนยันการปิดผนึกด้วยฟองอากาศ

• การจัดตำแหน่งแผ่นและการตรวจสอบความตึงของสปริง:ตรวจสอบเพื่อให้แน่ใจว่าการปิดแผ่นสมดุลโดยไม่มีการผูกมัด

• การตรวจสอบด้วยภาพและพื้นผิว:ตรวจสอบแล้วว่าปราศจากรูทราย ความพรุน หรือเสี้ยนในการตัดเฉือน

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

เช็ควาล์วปีกผีเสื้อแบบแผ่นคู่พร้อมระบบบัฟเฟอร์ไฮดรอลิกนี้สามารถติดตั้งในการเดินท่อแนวตั้งได้หรือไม่

ใช่ สามารถติดตั้งเป็นเส้นแนวตั้งและมีการไหลขึ้นได้ สปริงแบบบิดช่วยปิดแผ่นเริ่มต้นก่อนที่การไหลกลับจะเริ่มขึ้น ช่วยให้มั่นใจได้ว่าจะปิดทันทีและไม่สแลม

เหตุใดการออกแบบแผ่นคู่จึงนิยมใช้มากกว่าวาล์วแบบดิสก์เดี่ยวในพื้นที่ลื่นไถลที่มีพื้นที่จำกัด

โครงสร้างแผ่นคู่จะแบ่งพื้นที่การไหลออกเป็นสองส่วน ช่วยลดระยะการเคลื่อนที่ของแผ่นดิสก์และน้ำหนักวาล์วได้อย่างมาก ขณะเดียวกันก็ทำให้โปรไฟล์ของร่างกายเมื่อเผชิญหน้าสั้นลงมาก

Dafugui ทดสอบความแน่นของเบาะก่อนส่งสินค้าจากโรงงานอย่างไร?

วาล์วทุกตัวผ่านการทดสอบตัวถังอุทกสถิตจากโรงงานที่แรงดันปกติ 1.5 เท่า และการทดสอบการซีลบ่าแบบกันฟองที่ 1.1 เท่าของแรงดันปกติตามมาตรฐาน ISO 5208
