หน้าแปลนเชื่อมสเตนเลสสตีลเป็นตัวเลือกที่ดีที่สุดสำหรับระบบท่อแรงดันสูง

สติเว้นแต่หน้าแปลนเชื่อมเหล็กได้รับการยอมรับอย่างกว้างขวางถึงความแข็งแกร่ง ความทนทาน และความน่าเชื่อถือที่เหนือกว่าในระบบท่อแรงดันสูงและอุณหภูมิสูง คู่มือที่ครอบคลุมนี้จะสำรวจข้อดีของการออกแบบ เกรดวัสดุ มาตรฐานการผลิต การเปรียบเทียบกับหน้าแปลนประเภทอื่นๆ การใช้งานทางอุตสาหกรรม แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง และแนวทางการบำรุงรักษา ไม่ว่าคุณจะเป็นวิศวกร ผู้จัดการฝ่ายจัดซื้อ หรือผู้รับเหมาทางอุตสาหกรรม บทความนี้จะช่วยให้คุณเข้าใจว่าเหตุใดหน้าแปลนคอเชื่อมจึงยังคงเป็นโซลูชันที่แนะนำสำหรับระบบท่อที่สำคัญ

สารบัญ

1. หน้าแปลนเชื่อมคอสแตนเลสคืออะไร?
2. คุณสมบัติการออกแบบและข้อดีของโครงสร้าง
3. เกรดวัสดุและมาตรฐาน
4. คอเชื่อมเทียบกับประเภทหน้าแปลนอื่น ๆ
5. การใช้งานทางอุตสาหกรรม
6. กระบวนการผลิตและการควบคุมคุณภาพ
7. แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง
8. การบำรุงรักษาและการตรวจสอบ
9. วิธีการเลือกหน้าแปลนคอเชื่อมที่ถูกต้อง
10. คำถามที่พบบ่อย

1. หน้าแปลนเชื่อมคอสแตนเลสคืออะไร?

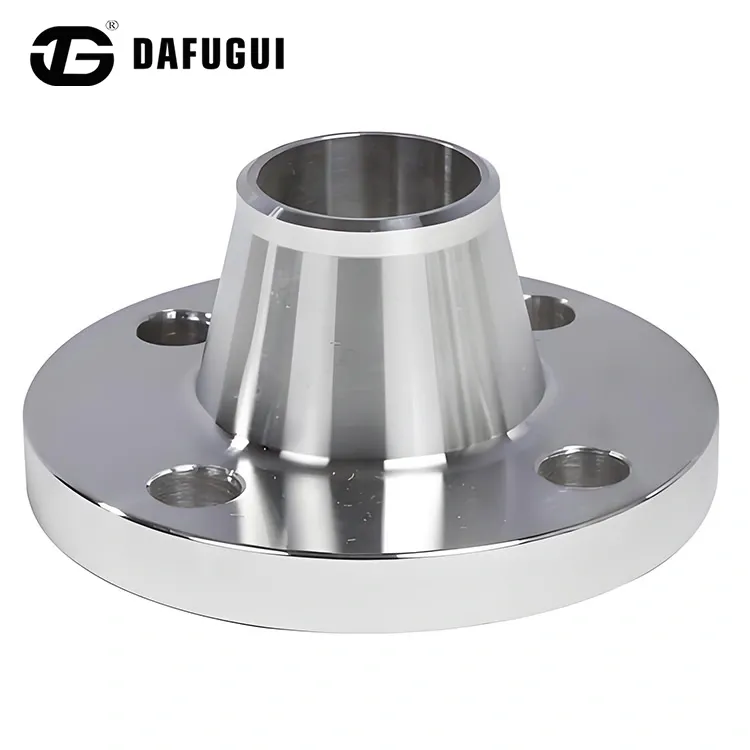

หน้าแปลนเชื่อมสเตนเลสสตีลเป็นหน้าแปลนท่อที่ออกแบบโดยมีศูนย์กลางเรียวยาวซึ่งจะค่อยๆเปลี่ยนจากความหนาของหน้าแปลนไปเป็นความหนาของผนังท่อ พวกมันเชื่อมชนกับท่อ ทำให้มีการเชื่อมต่อที่แข็งแกร่งและไร้รอยต่อ ซึ่งช่วยลดความเข้มข้นของความเครียด

ต่างจากหน้าแปลนแบบสวม หน้าแปลนคอเชื่อมได้รับการออกแบบทางวิศวกรรมสำหรับสภาพแวดล้อมที่มีความต้องการซึ่งมีแรงดันสูง อุณหภูมิสูงมาก และการโหลดแบบวนรอบ ดุมแบบเรียวจะกระจายแรงเค้นอย่างสม่ำเสมอ ลดความเสี่ยงของการแตกร้าวและความล้มเหลวทางกลไก

• การเชื่อมต่อแบบเชื่อมชนเพื่อความแข็งแรงสูงสุด
• ดุมเรียวยาวเพื่อการกระจายความเค้น
• เหมาะสำหรับระบบแรงดันสูงและอุณหภูมิสูง
• เป็นไปตามมาตรฐานสากล เช่น ASME และ ANSI

2. คุณสมบัติการออกแบบและข้อดีของโครงสร้าง

2.1 การออกแบบฮับแบบเรียว

ลักษณะเฉพาะของหน้าแปลนคอเชื่อมคือดุมแบบเรียว คุณลักษณะนี้ช่วยให้สามารถถ่ายโอนความเค้นจากหน้าแปลนไปยังท่อได้อย่างค่อยเป็นค่อยไป เพื่อป้องกันจุดความเค้นเฉพาะจุด

2.2 การเชื่อมแบบเจาะเต็ม

เนื่องจากหน้าแปลนเชื่อมชนกับท่อ จึงมีโครงสร้างโลหะต่อเนื่องกัน ซึ่งช่วยเพิ่มความต้านทานต่อความล้าและความแข็งแรงทางกลได้อย่างมาก

2.3 การจัดการแรงดันที่เหนือกว่า

หน้าแปลนคอเชื่อมมักใช้ในระบบที่ได้รับการจัดอันดับสำหรับคลาสแรงดันสูง เช่น คลาส 300, 600, 900, 1500 และแม้แต่ 2500

3. เกรดวัสดุและมาตรฐาน

โดยทั่วไปแล้วหน้าแปลนเชื่อมสเตนเลสสตีลจะผลิตโดยใช้สเตนเลสเกรดต่างๆ เพื่อตอบสนองข้อกำหนดการสัมผัสด้านสิ่งแวดล้อมและสารเคมีที่แตกต่างกัน

เกรดสแตนเลสทั่วไป

• มาตรฐาน ASTM A182 F304 / F304L
• ASTM A182 F316 / F316L
• มาตรฐาน ASTM A182 F321
• มาตรฐาน ASTM A182 F347

มาตรฐานสากล

• ASME B16.5
• แอนซี่
• ดิน
• ห้องน้ำในตัว 1092-1
• JIS

การเลือกเกรดที่ถูกต้องช่วยให้มั่นใจได้ถึงความเข้ากันได้กับตัวกลางที่มีฤทธิ์กัดกร่อน สภาวะอุณหภูมิ และข้อกำหนดทางกล

4. คอเชื่อมเทียบกับประเภทหน้าแปลนอื่น ๆ

เมื่อเปรียบเทียบกับหน้าแปลนสลิปออน หน้าแปลนคอเชื่อมให้ความน่าเชื่อถือมากกว่าและอายุการใช้งานยาวนานกว่า โดยเฉพาะในระบบไดนามิก

5. การใช้งานทางอุตสาหกรรม

• ท่อส่งน้ำมันและก๊าซ
• โรงงานปิโตรเคมี
• สิ่งอำนวยความสะดวกการผลิตไฟฟ้า
• ระบบบำบัดน้ำ
• การต่อเรือและแพลตฟอร์มนอกชายฝั่ง

ในอุตสาหกรรมที่ความปลอดภัยและประสิทธิภาพเป็นสิ่งสำคัญ หน้าแปลนคอเชื่อมมักเป็นทางเลือกที่ต้องการ

6. กระบวนการผลิตและการควบคุมคุณภาพ

โดยทั่วไปแล้วหน้าแปลนเชื่อมสเตนเลสสตีลคุณภาพสูงมักจะผ่านการหล่อมากกว่าการหล่อ เพื่อให้มั่นใจได้ถึงโครงสร้างเกรนและคุณสมบัติทางกลที่เหนือกว่า

ขั้นตอนการผลิต

1. การตรวจสอบวัสดุ
2. การตีขึ้นรูป
3. การรักษาความร้อน
4. เครื่องจักรกล
5. การเจาะและการตกแต่ง
6. การตรวจสอบขั้นสุดท้าย

ผู้ผลิตที่มีชื่อเสียงเช่นดาฟูกุยใช้ขั้นตอนการควบคุมคุณภาพที่เข้มงวด รวมถึงการตรวจสอบขนาด การทดสอบแรงดัน และการทดสอบแบบไม่ทำลาย เพื่อให้มั่นใจว่าเป็นไปตามมาตรฐานสากล

7. แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง

• ตรวจสอบการจัดตำแหน่งท่อให้เหมาะสมก่อนทำการเชื่อม
• ใช้ช่างเชื่อมที่มีคุณสมบัติเหมาะสมสำหรับการเชื่อมแบบชน
• ปฏิบัติตามขั้นตอนการเชื่อม ASME
• ตรวจสอบความสมบูรณ์ของการเชื่อมผ่าน NDT
• ใช้แรงบิดโบลต์ที่ถูกต้องระหว่างการประกอบ

การติดตั้งที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อเพิ่มประสิทธิภาพและอายุการใช้งานของการเชื่อมต่อหน้าแปลนให้สูงสุด

8. การบำรุงรักษาและการตรวจสอบ

การตรวจสอบเป็นประจำช่วยให้มั่นใจในความสมบูรณ์ของระบบและป้องกันความล้มเหลวที่ไม่คาดคิด การตรวจสอบเป็นประจำควรรวมถึง:

• การตรวจสอบการกัดกร่อนด้วยสายตา
• การวัดความหนาอัลตราโซนิก
• การทดสอบการตรวจจับการรั่วไหล
• การตรวจสอบการขันน๊อต

9. วิธีการเลือกหน้าแปลนคอเชื่อมด้านขวา

เมื่อเลือกหน้าแปลนคอเชื่อมสแตนเลส ให้พิจารณา:

• ข้อกำหนดระดับความดัน
• อุณหภูมิในการทำงาน
• สภาพแวดล้อมที่มีการกัดกร่อน
• ขนาดท่อและกำหนดการ
• การปฏิบัติตามมาตรฐานโครงการ

การทำงานร่วมกับซัพพลายเออร์ที่มีประสบการณ์เช่น Dafugui ช่วยให้มั่นใจได้ว่าคุณจะได้รับผลิตภัณฑ์ที่ตรงตามข้อกำหนดทางเทคนิคและเชิงพาณิชย์

10. คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: เหตุใดหน้าแปลนคอเชื่อมจึงดีกว่าสำหรับระบบแรงดันสูง

เนื่องจากดุมเรียวและรอยเชื่อมเต็ม จึงกระจายแรงเค้นได้เท่าๆ กัน และต้านทานความเสียหายจากความเมื่อยล้า

Q2: อะไรคือความแตกต่างระหว่างหน้าแปลนคอเชื่อมสแตนเลส 304 และ 316?

สแตนเลส 316 มีโมลิบดีนัม ซึ่งให้ความต้านทานการกัดกร่อนในสภาพแวดล้อมคลอไรด์ได้ดีกว่าเมื่อเทียบกับ 304

คำถามที่ 3: หน้าแปลนคอเชื่อมสามารถนำกลับมาใช้ใหม่ได้หรือไม่

ในระบบแรงดันสูงส่วนใหญ่ ไม่แนะนำให้ใช้ซ้ำ เว้นแต่จะมีการตรวจสอบและอนุมัติ

คำถามที่ 4: หน้าแปลนคอเชื่อมเหมาะสำหรับการใช้งานนอกชายฝั่งหรือไม่

ใช่ โดยเฉพาะอย่างยิ่งเมื่อผลิตจากเกรดต้านทานการกัดกร่อน เช่น 316L

บทสรุป

หน้าแปลนเชื่อมสเตนเลสสตีลยังคงเป็นมาตรฐานอุตสาหกรรมในด้านความแข็งแรง ความทนทาน และความปลอดภัยในระบบท่อแรงดันสูง การออกแบบที่เหนือกว่า ความต้านทานการกัดกร่อน และความสมบูรณ์ของโครงสร้างทำให้เป็นสิ่งที่ขาดไม่ได้ในอุตสาหกรรมน้ำมันและก๊าซ ปิโตรเคมี และพลังงาน

หากคุณกำลังมองหาหน้าแปลนคอเชื่อมสแตนเลสคุณภาพสูงที่เชื่อถือได้ซึ่งผลิตตามมาตรฐานสากล Dafugui นำเสนอโซลูชั่นที่ครอบคลุมซึ่งปรับให้เหมาะกับความต้องการของโครงการของคุณ ความเชี่ยวชาญด้านวิศวกรรมของเรา การควบคุมคุณภาพอย่างเข้มงวด และความสามารถในการจัดหาทั่วโลก ช่วยให้มั่นใจได้ถึงประสิทธิภาพในระยะยาวและความอุ่นใจ

พร้อมที่จะเพิ่มความน่าเชื่อถือของระบบท่อของคุณแล้วหรือยัง?ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับข้อกำหนดโครงการของคุณและรับใบเสนอราคาแบบมืออาชีพ
