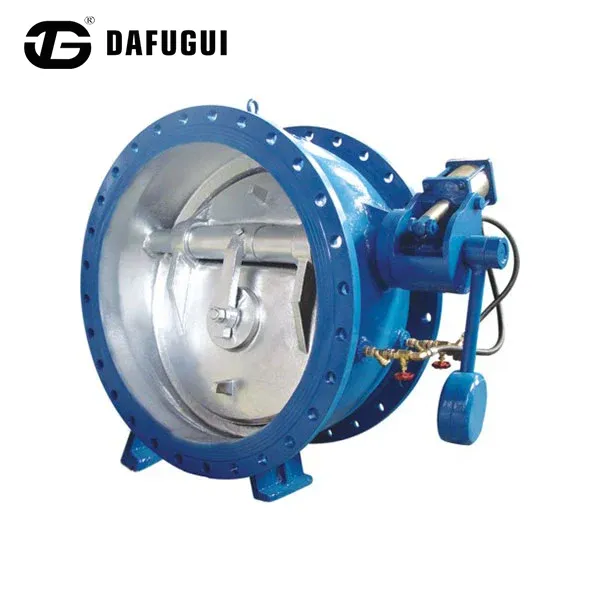

ควบคุมวาล์วตรวจสอบบัฟเฟอร์ผีเสื้อความเร็วปิดช้า

เช็ควาล์วบัฟเฟอร์ผีเสื้อที่ควบคุมความเร็วการปิดช้าจาก Dafugui ได้รับการออกแบบมาสำหรับการส่งน้ำในเขตเทศบาล ระบบหมุนเวียนในอุตสาหกรรม และการใช้งานสถานีปั๊ม ซึ่งการปิดวาล์วที่ไม่สามารถควบคุมได้อาจทำให้เกิดความผันผวนของแรงดันและความเครียดทางกล

วาล์วนี้รวมโครงสร้างเช็ควาล์วปีกผีเสื้อเข้ากับระบบบัฟเฟอร์ไฮดรอลิกแบบปรับได้ ในระหว่างการทำงานปกติ แผ่นดิสก์จะเปิดขึ้นโดยมีความต้านทานการไหลต่ำ เมื่อการไหลย้อนกลับเกิดขึ้นหลังจากการปิดปั๊ม อุปกรณ์ลดแรงสั่นสะเทือนแบบไฮดรอลิกจะควบคุมขั้นตอนการปิดขั้นสุดท้าย ช่วยลดแรงกระแทกของจานเบรกกะทันหัน และลดผลกระทบจากค้อนน้ำ

ผลิตด้วยส่วนประกอบกลึง CNC ตัววาล์วที่ทดสอบแรงดัน และตัวเลือกการเชื่อมต่อหน้าแปลนหลายแบบ วาล์ว Dafugui มีจำหน่ายสำหรับระบบท่อ DN50–DN1400 ที่มีพิกัดแรงดันสูงถึง 2.5 MPa

การควบคุมการทำให้หมาด ๆ ไฮดรอลิกแบบปรับได้

การปรับคันเร่งไฮดรอลิกแบบแปรผัน

เช็ควาล์วบัฟเฟอร์ผีเสื้อที่ควบคุมความเร็วปิดช้านั้นมาพร้อมกับวาล์วเข็มแบบปรับได้ที่ควบคุมความต้านทานการไหลของน้ำมันภายในห้องหน่วง ด้วยการปรับการเปิดปีกผีเสื้อ วิศวกรบำรุงรักษาสามารถปรับเปลี่ยนความเร็วในการปิดอย่างช้าๆ ตามความต้องการของไปป์ไลน์จริง

ซึ่งช่วยให้สามารถจับคู่ลักษณะการปิดวาล์วกับสภาวะต่างๆ ของระบบได้ รวมถึง:

ท่อส่งน้ำทางไกล

สถานีสูบน้ำหัวสูง

ท่อระบายที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

ระบบน้ำหล่อเย็นอุตสาหกรรม

ประสิทธิภาพการปิดสองขั้นตอน

วาล์วใช้กระบวนการปิดสองขั้นตอน:

ขั้นตอนการปิดอย่างรวดเร็ว (จังหวะเริ่มต้น)

จานจานเคลื่อนที่อย่างรวดเร็วผ่านมุมปิดส่วนใหญ่ภายใต้แรงไหลย้อนกลับ ช่วยลดปริมาณการเคลื่อนที่ของของไหลย้อนกลับ

ขั้นตอนการปิดช้าที่ควบคุมได้ (จังหวะสุดท้าย)

เมื่อแผ่นดิสก์เข้าใกล้ตำแหน่งเบาะนั่ง กระบอกไฮดรอลิกจะค่อยๆ เพิ่มความต้านทาน ทำให้การเคลื่อนไหวขั้นสุดท้ายช้าลง และลดผลกระทบทางกลต่อบ่าวาล์ว

ลำดับการปิดแบบควบคุมนี้ช่วยให้ได้ประสิทธิภาพการปิดที่ราบรื่นยิ่งขึ้นเมื่อเปรียบเทียบกับเช็ควาล์วทั่วไปที่ไม่มีระบบหน่วง

การป้องกันบัฟเฟอร์ไฮดรอลิก

เช็ควาล์วบัฟเฟอร์ผีเสื้อความเร็วในการปิดช้าที่ควบคุมจะดูดซับส่วนหนึ่งของพลังงานการปิดแผ่นดิสก์ผ่านการแทนที่น้ำมันที่มีการควบคุม สิ่งนี้จะช่วยลด:

แรงกระแทกของแผ่นดิสก์วาล์ว

การสั่นสะเทือนของท่อ

ความผันผวนของแรงดันระหว่างการเดินทางของปั๊ม

ความเค้นทางกลต่อส่วนประกอบท่อที่เชื่อมต่อ

ข้อมูลจำเพาะทางเทคนิค

การตรวจสอบคุณภาพและการทดสอบโรงงาน

เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ก่อนการจัดส่ง Dafugui ดำเนินการตามขั้นตอนการตรวจสอบ ได้แก่ :

การทดสอบแรงดันอุทกสถิต

ตัววาล์วได้รับการทดสอบภายใต้แรงดันไฮดรอลิกตามมาตรฐานที่ใช้บังคับเพื่อตรวจสอบความแข็งแรงของโครงสร้างและประสิทธิภาพการปิดผนึก

การทดสอบการทำงานของกระบอกไฮดรอลิก

ชุดกันสะเทือนแต่ละชุดได้รับการตรวจสอบสำหรับ:

การเคลื่อนไหวของลูกสูบราบรื่น

การตอบสนองของคันเร่งแบบปรับได้

ความสม่ำเสมอของความเร็วในการปิด

การตรวจสอบความแม่นยำมิติ

ส่วนประกอบที่สำคัญได้แก่:

เส้นผ่านศูนย์กลางเพลา

การจัดตำแหน่งแผ่นดิสก์

ขนาดการตัดเฉือนที่นั่ง

ขนาดการเชื่อมต่อหน้าแปลน

ได้รับการตรวจสอบโดยใช้เครื่องมือวัดที่มีความแม่นยำ

การตรวจสอบคุณภาพการเคลือบ

มีการตรวจสอบความหนาของสารเคลือบป้องกันและคุณภาพพื้นผิวเพื่อปรับปรุงความต้านทานการกัดกร่อนในระหว่างการใช้งานในระยะยาว

คำถามที่พบบ่อย

กระบอกไฮดรอลิกแบบปรับได้ควบคุมความเร็วการปิดวาล์วอย่างไร

เช็ควาล์วบัฟเฟอร์ผีเสื้อความเร็วปิดช้าที่ควบคุมจะควบคุมความเร็วในการปิดโดยควบคุมการไหลของน้ำมันผ่านวาล์วปีกผีเสื้อที่ปรับได้ การเปลี่ยนช่องเปิดปีกผีเสื้อจะปรับเปลี่ยนความต้านทานการหน่วง ช่วยให้วิศวกรสามารถปรับขั้นตอนการปิดขั้นสุดท้ายตามสภาพการทำงานของท่อ

เหตุใดการปิดช้าจึงมีความสำคัญในท่อส่งน้ำขนาดใหญ่

ท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่มีโมเมนตัมของของไหลที่สำคัญ การปิดวาล์วอย่างรวดเร็วสามารถสร้างคลื่นแรงดันที่ทำให้เกิดความเครียดกับท่อ ข้อต่อ และอุปกรณ์ได้ การปิดอย่างช้าๆ ที่มีการควบคุมจะช่วยลดการเปลี่ยนแปลงแรงดันอย่างฉับพลันในระหว่างเหตุการณ์การปิดปั๊ม

Dafugui สามารถปรับแต่งวาล์วตามเงื่อนไขของสถานีสูบน้ำที่แตกต่างกันได้หรือไม่

ใช่. Dafugui สามารถปรับคุณลักษณะการหน่วงไฮดรอลิกตามความยาวของท่อ อัตราการไหล อัตราแรงดัน และข้อกำหนดของโครงการ เพื่อให้มีการกำหนดค่าวาล์วที่เหมาะสม

มีการตรวจสอบอะไรบ้างก่อนจัดส่ง?

วาล์วแต่ละตัวจะผ่านการทดสอบแรงดัน การตรวจสอบขนาด การตรวจสอบฟังก์ชันการหน่วงไฮดรอลิก และการตรวจสอบคุณภาพการเคลือบก่อนส่งมอบ
