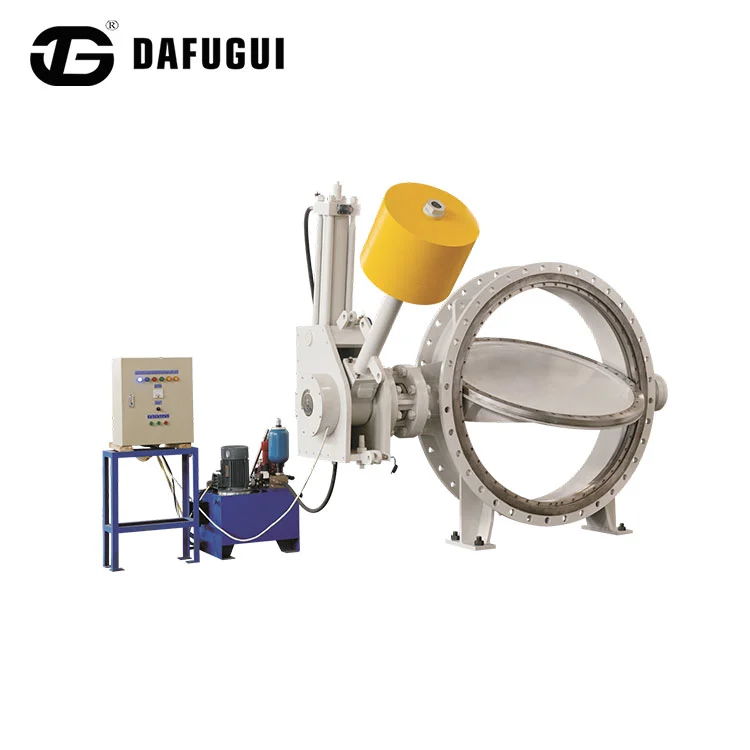

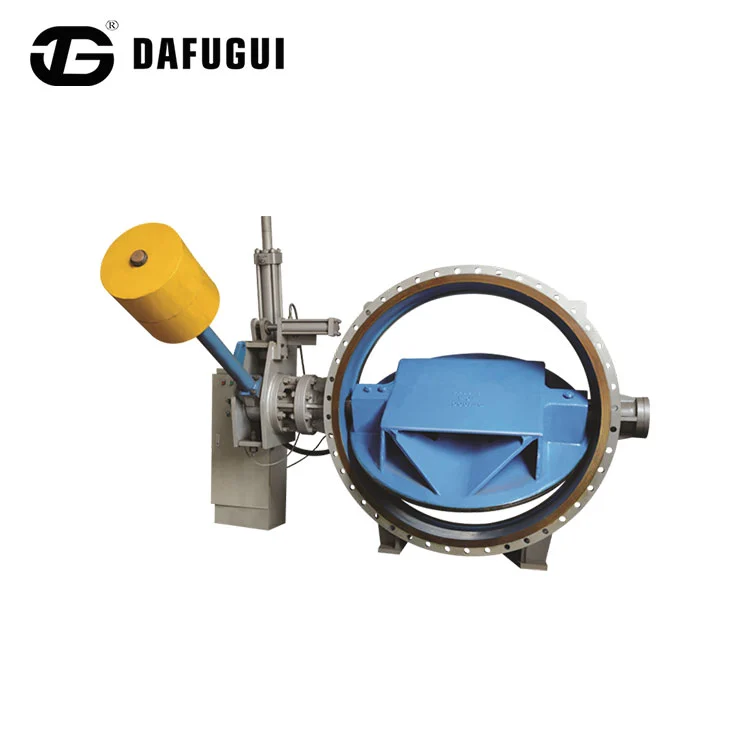

วาล์วปีกผีเสื้อตรวจสอบการควบคุมไฮดรอลิก

ผลิตภัณฑ์ของ Dafugui จำหน่ายไปยังหลายประเทศและภูมิภาคทั่วโลก ครอบคลุมตลาดในเอเชีย ยุโรป และอเมริกา หนึ่งในนั้นคือ วาล์วปีกผีเสื้อตรวจสอบการควบคุมไฮดรอลิกใช้พลังงานศักย์ของค้อนแรงโน้มถ่วงหรือพลังงานอัดของตัวสะสมเป็นแหล่งพลังงานในการปิดวาล์ว ปัจจุบันเป็นหนึ่งในอุปกรณ์ควบคุมไปป์ไลน์ที่ทันสมัยที่สุดในและต่างประเทศ เมื่อทำงาน วาล์วปีกผีเสื้อตรวจสอบการควบคุมไฮดรอลิกจะทำงานร่วมกับโฮสต์ไปป์ไลน์ และตามหลักการของกระบวนการเปลี่ยนผ่านไฮดรอลิก ทำให้สามารถปิดท่อได้อย่างน่าเชื่อถือผ่านโปรแกรมการเปิดและปิดที่ตั้งไว้ล่วงหน้า ช่วยขจัดค้อนน้ำในท่อได้อย่างมีประสิทธิภาพ และมีบทบาทในการปกป้องความปลอดภัยของระบบท่อ

พารามิเตอร์ผลิตภัณฑ์

หลักการทำงาน

1. กลไกการขับเคลื่อน

พลังงานศักย์ของเครื่องถ่วงให้พลังงานในการปิดวาล์ว หลังจากที่ปั้มน้ำมันสตาร์ท น้ำมันที่มีแรงดันจะขับเคลื่อนลูกสูบในถังน้ำมัน ลูกสูบและคันโยกทำงานร่วมกันเพื่อยกน้ำหนักถ่วง และทำให้การเปิดวาล์วเสร็จสมบูรณ์

2. การควบคุมการเปิดวาล์ว

การทำงานของปั๊มแรงเหวี่ยง: ชะลอการเปิดวาล์วหลังจากสตาร์ทปั๊ม

การทำงานของปั๊มไหลตามแนวแกน: ปั๊มและวาล์วสตาร์ทพร้อมกัน หรือวาล์วเปิดบางส่วนก่อน

การทำงานของกังหันไฮดรอลิก: การลดแรงดันล่วงหน้าของวาล์วบายพาส, วาล์วหลักเปิด, กังหันสตาร์ท

3. ระบบกักเก็บแรงดัน

แรงดันอัตโนมัติค้างเมื่อเปิดวาล์ว ช่วงแรงดันสะสม: 20-32MPa การเติมแรงดันปั๊มน้ำมันอัตโนมัติเมื่อแรงดันลดลงจนถึงเกณฑ์แรงดันต่ำ

4. การควบคุมการปิดวาล์ว

พลังงานศักย์ของการปิดวาล์วตามขั้นตอนของไดรฟ์ถ่วง:

ขั้นตอนการปิดอย่างรวดเร็ว: ตัดการไหลของน้ำ 70%

ขั้นตอนการปิดช้า: ส่วนที่เหลืออีก 30% ปิดอย่างช้าๆ การบัฟเฟอร์แบบสองขั้นตอนช่วยลดค้อนน้ำ

5. ปฏิบัติการฉุกเฉิน

การทำงานของปั๊มแบบแมนนวลทำให้สามารถสตาร์ทวาล์วปีกผีเสื้อควบคุมไฮดรอลิกควบคุมไฮดรอลิกได้ การเปิดวาล์วปิดจะบังคับให้ตุ้มน้ำหนักปิดวาล์วผีเสื้อตรวจสอบการควบคุมไฮดรอลิก

วัตถุประสงค์

Zeal X เปิดตัวโพลีเมล PE แบบรีไซเคิลได้แบบกำหนดเองสำหรับบรรจุภัณฑ์อีคอมเมิร์ซที่ยั่งยืน - ข่าว - Zeal X International Limited

คุณสมบัติและข้อดี

1. วาล์วปีกผีเสื้อตรวจสอบการควบคุมไฮดรอลิกทำงานด้วยระบบไฮดรอลิกและปิดด้วยพลังงานศักย์ของตุ้มน้ำหนัก ให้ประสิทธิภาพการทำงานที่ยอดเยี่ยมและเชื่อถือได้

2. ติดตั้งปลายน้ำของปั๊ม วาล์วปีกผีเสื้อควบคุมไฮดรอลิกสามารถใช้เป็นวาล์วประตู/ผีเสื้อหรือเช็ควาล์วได้ ค่าสัมประสิทธิ์ความต้านทานการไหลมีค่าเพียง 30% ของวาล์วที่กล่าวมาข้างต้น ซึ่งช่วยประหยัดพลังงานได้อย่างมาก

3. เครื่องถ่วงมีอุปกรณ์ล็อค เมื่อวาล์วปีกผีเสื้อตรวจสอบการควบคุมไฮดรอลิกถึงตำแหน่งที่ระบุ ควรล็อคแขนถ่วงด้วยหมุดล็อคเพื่อป้องกันไม่ให้น้ำหนักถ่วงถอยกลับและปิดวาล์ว

4. แอคชูเอเตอร์ไฮดรอลิกติดตั้งตัวสะสมเพื่อกักเก็บน้ำมันที่มีแรงดันเพื่อชดเชยแรงดันในกรณีที่เกิดการรั่วไหล
