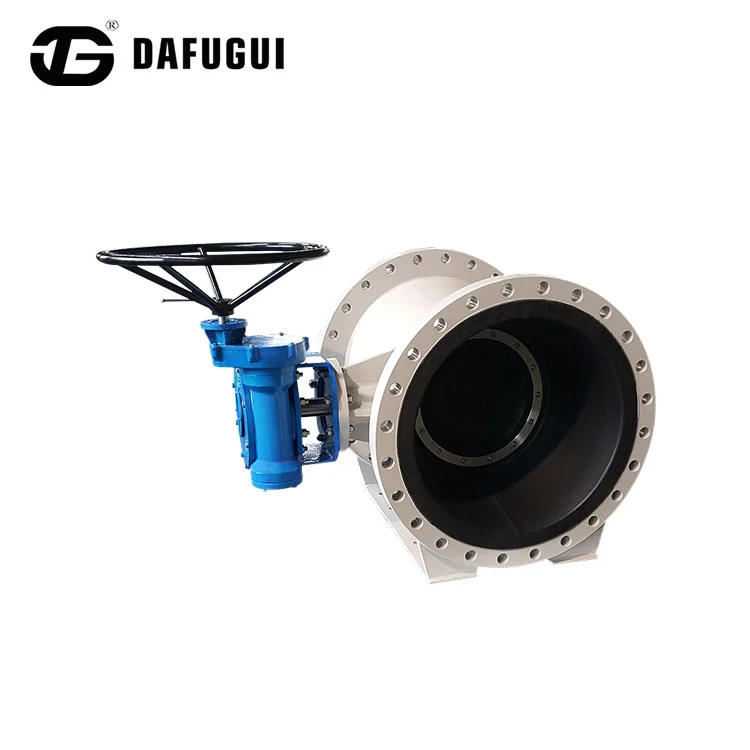

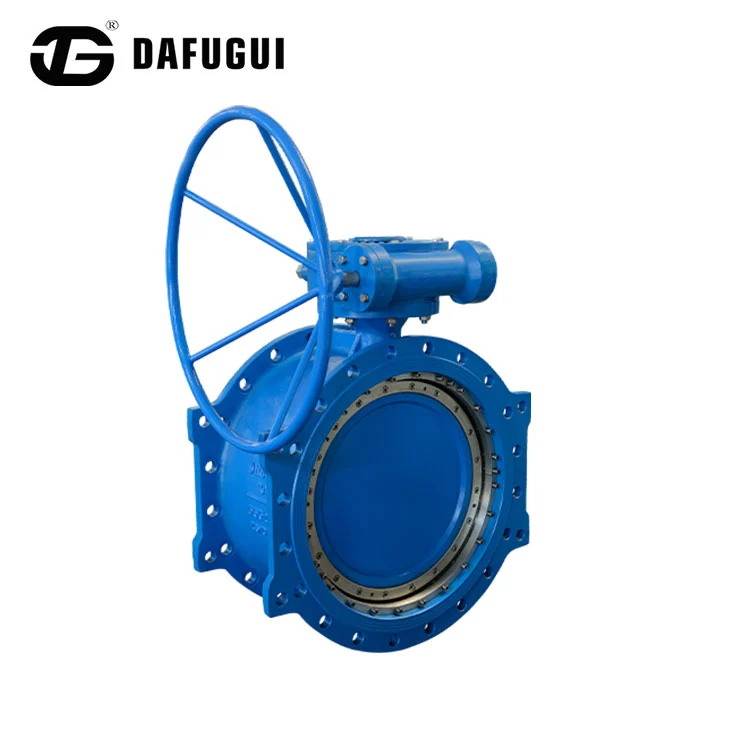

บัตเตอร์ฟลายวาล์วที่นั่งแบบยืดหยุ่น

วาล์วผีเสื้อที่นั่งแบบยืดหยุ่น Dafugui นี้มีคุณภาพและทนทาน ใช้โครงสร้างการซีลแบบโลหะต่อโลหะหรือแผ่นคอมโพสิต และทำให้มีการรั่วไหลเป็นศูนย์ผ่านวงแหวนซีลสแตนเลสที่มีความยืดหยุ่น สามารถรักษาการปิดผนึกที่แน่นหนาและไม่เสียรูปแม้ในสภาวะที่มีอุณหภูมิสูงหรือต่ำ

พารามิเตอร์ผลิตภัณฑ์

การวิเคราะห์และปัญหา

วาล์วผีเสื้อที่นั่งแบบยืดหยุ่นประกอบด้วยส่วนประกอบหลัก เช่น ตัววาล์ว แผ่นวาล์ว ก้านวาล์ว เบาะนั่งแบบยืดหยุ่น และวงแหวนแรงดัน

โครงสร้างและหน้าที่ของวงแหวนแรงดัน: ด้านข้างของวงแหวนแรงดันจะสร้างคู่ซีลกับตัววาล์วและหน้าแปลนท่อ มีรูสลักเกลียวอยู่ที่ด้านข้าง ใช้โบลต์เพื่อขันวงแหวนแรงดันให้แน่น ยึดบ่าวาล์วและประกอบเข้ากับตัววาล์วเพื่อสร้างความยาวโครงสร้างโดยรวมของวาล์ว

เนื่องจากรูโบลท์ที่ด้านข้างของแหวนแรงดัน เส้นผ่านศูนย์กลางพื้นผิวการ กระบวนการซีล ที่มีประสิทธิภาพจึงลดลง ผู้ใช้ส่วนใหญ่ใช้หน้าแปลนแบบสวมซึ่งมีเส้นผ่านศูนย์กลางภายในระบุใหญ่กว่า 10-20 มม. ซึ่งจะช่วยลดพื้นผิวการปิดผนึกที่มีประสิทธิภาพ หากวาล์วและหน้าแปลนท่อไม่อยู่ตรงกลางระหว่างการติดตั้ง วาล์วจะวางไม่ตรงและกดเข้ากับรูโบลต์ ในกรณีนี้รูโบลต์จะโผล่ออกมาภายในรูด้านในของหน้าแปลนท่อ ทำให้เกิดการรั่วไหล การรั่วไหลมีลักษณะเป็นสื่อที่ไหลออกมาจากด้านหลังของวงแหวนแรงดัน

ข้อควรระวังในการยอมรับ

เนื่องจากเหตุผลเชิงโครงสร้าง การรั่วไหลจึงเกิดขึ้นระหว่างการทดสอบและการยอมรับ ทำให้ผู้ใช้แจ้งให้ผู้ผลิตทราบถึงการไม่ปฏิบัติตามข้อกำหนด อย่างไรก็ตาม หลังจากการสื่อสาร ผลิตภัณฑ์ก็ผ่านการตรวจสอบอย่างราบรื่นและดำเนินการได้โดยไม่มีปัญหา ดังนั้นจึงมีข้อควรระวังต่อไปนี้เพื่อช่วยให้ผู้ใช้เข้าใจและใช้ที่นั่งแบบยืดหยุ่นได้ดียิ่งขึ้น

1. เมื่อทำการทดสอบวาล์วปีกผีเสื้อแบบยืดหยุ่น ให้วางให้แบนโดยให้ด้านวงแหวนแรงดันหงายขึ้น วางแผ่นดันลงบนพื้นผิวเรียบซึ่งมีขนาดประมาณเส้นผ่านศูนย์กลางภายนอกของหน้าแปลนและเส้นผ่านศูนย์กลางวาล์ว หากใช้เครื่องทดสอบแรงดัน กรงเล็บแรงดันควรกดเข้ากับแผ่นแรงดันนี้เพื่อให้แน่ใจว่ามีการกระจายแรงดันที่สม่ำเสมอบนวงแหวนแรงดันที่ด้านหนึ่งของตัววาล์ว

2. เมื่อทำการทดสอบโดยใช้หน้าแปลนบอด โดยทั่วไปแล้ววาล์วผีเสื้อซีลแข็งแบบยืดหยุ่นชนิดเวเฟอร์จะถูกทดสอบโดยใช้หน้าแปลนสองชิ้นยึดเข้าด้วยกัน สำหรับวาล์วผีเสื้อที่นั่งแบบยืดหยุ่นแบบหน้าแปลน บางครั้งผู้ใช้จะใช้เพียงหน้าแปลนเดียวที่ด้านล่างเพื่อโบลต์เข้ากับวาล์ว ในกรณีนี้ โบลต์ยึดบนวงแหวนแรงดันบนตัววาล์วจะต้องรับแรงดันเต็มที่จากตัวกลาง

จุดข้างต้นเป็นปัญหาทั่วไปที่พบในระหว่างการติดตั้ง การทำความเข้าใจโครงสร้างวาล์วของเราจะอำนวยความสะดวกในการติดตั้งและรับรองการใช้งานวาล์วผีเสื้อซีลแข็งแบบยืดหยุ่นได้อย่างถูกต้อง

แอปพลิเคชั่นและคุณสมบัติ

วาล์วผีเสื้อที่นั่งแบบยืดหยุ่นใช้แหวนปิดผนึกสแตนเลสแบบยืดหยุ่นซึ่งติดตั้งอยู่บนตัววาล์วเพื่อให้เกิดการรั่วไหลเป็นศูนย์อย่างแท้จริง:

1. ซีลแบบปรับได้ไม่มีรอยรั่ว 100,000 รอบ

2. โครงสร้างการปิดผนึกพิเศษไม่มีการเปลี่ยนรูปความเค้นภายใต้สภาวะสูงและเย็นทำให้มีการรั่วไหลเป็นศูนย์

3.โครงสร้างประหลาดสามมิติ ซีลเปิดทันที ปิดซีลทันทีเมื่อสัมผัส

4. อุปกรณ์กำหนดตำแหน่งตามแนวแกนแก้ปัญหาการรั่วไหลได้ง่ายเนื่องจากการสึกหรอของพื้นผิวการปิดผนึกตามแนวแกน สามารถติดตั้งแอคชูเอเตอร์ได้ทุกทิศทาง

5. เหมาะสำหรับใช้ในท่อที่สะอาดในอุตสาหกรรมอาหาร ยา และเคมี ตลอดจนการคุ้มครองสิ่งแวดล้อมทางอุตสาหกรรม การบำบัดน้ำ อาคารสูง และท่อส่งน้ำและระบายน้ำสำหรับการเปิด ปิด หรือควบคุมการไหลของสื่อ
